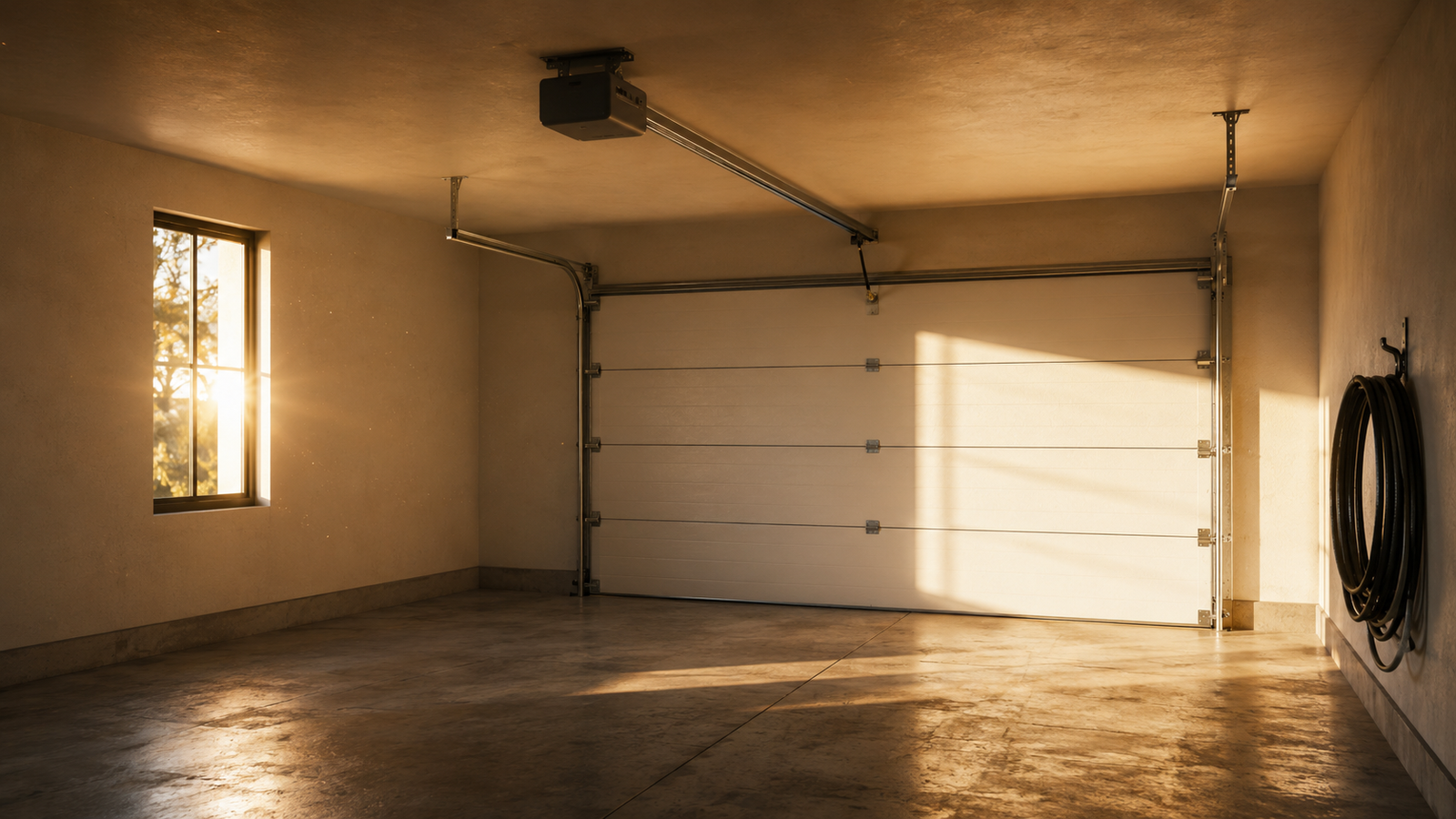

Głowica napędu to dopiero połowa zestawu. Druga połowa to szyna, po której jeździ wózek ciągnący bramę. W napędach Hörmann do wyboru masz dwie dwuczęściowe szyny FS2: krótszą K i dłuższą M.
Dobór zależy od trzech rzeczy: rodzaju bramy (uchylna czy segmentowa), jej wysokości oraz rodzaju prowadzenia sprężyn naciągowych (N, Z lub L). Obie szyny pracują na cichym pasie zębatym i pasują do napędów SupraMatic, ProMatic, DuraMatic i ProLift. Poniżej przechodzimy przez wybór krok po kroku.
Dlaczego prawidłowy dobór szyny jest tak ważny?
- Montaż. Zbyt krótka lub źle dobrana szyna uniemożliwi montaż napędu przy danej wysokości bramy.
- Pełne otwarcie. Szyna niedopasowana do rodzaju prowadzenia (N, Z, L) sprawi, że brama nie otworzy się w całości. Płat zacznie nachodzić na światło bramy, otwór zrobi się niższy i pojawi się problem nawet z wjechaniem auta.
- Spokój na lata. Właściwy wybór to cicha i bezawaryjna praca napędu przez wiele lat.
Szyna K i szyna M Hörmann: czym się różnią?
Różnica sprowadza się do długości. Szyna K FS2 (nr art. 435570) ma 3200 mm długości całkowitej i 2475 mm drogi wózka. Szyna M FS2 (nr art. 435571) jest dłuższa: 3450 mm długości i 2725 mm drogi wózka, więc obsłuży wyższe bramy. Obie składają się z dwóch części i przenoszą napęd przez pas zębaty.
| Parametr | Szyna K FS2 | Szyna M FS2 |
| Numer artykułu | 435570 | 435571 |
| Długość całkowita | 3200 mm | 3450 mm |
| Droga wózka | 2475 mm | 2725 mm |
| Liczba części | 2 | 2 |
| Przeniesienie napędu | pas zębaty | pas zębaty |
Krok 1. Jaki rodzaj bramy masz: uchylna czy segmentowa?
Brama uchylna to jeden sztywny płat, który wychyla się do przodu i chowa pod sufit garażu.
Brama segmentowa składa się z poziomych paneli i porusza się po prowadnicach wzdłuż sufitu.
Rodzaj bramy wpływa na maksymalną wysokość, przy której dana szyna jeszcze zadziała. Przy bramie uchylnej wystarczy zmierzyć wysokość (krok 2). Przy segmentowej trzeba dodatkowo sprawdzić rodzaj prowadzenia (krok 3).
Krok 2. Sprawdź wysokość swojej bramy
Zmierz wysokość bramy i porównaj z tabelą. To maksymalne wartości, przy których szyna zapewni pełne otwarcie:
| Typ bramy i prowadzenie | Szyna K FS2 | Szyna M FS2 |
| Brama uchylna | do 2500 mm | do 2750 mm |
| Brama segmentowa, prowadzenie N | do 2250 mm | do 2500 mm |
| Brama segmentowa, prowadzenie L/Z/H | do 2125 mm | do 2375 mm |
Im wyższa brama, tym bardziej prawdopodobne, że zamiast szyny K potrzebujesz dłuższej szyny M. Jeśli Twoja brama ma prowadzenie H (wysokie), przy doborze traktuj je tak samo jak L i Z.
Krok 3. Ustal rodzaj prowadzenia: gdzie są sprężyny naciągowe?
Ten krok dotyczy bram segmentowych. Rodzaj prowadzenia rozpoznasz po miejscu montażu sprężyn naciągowych na prowadnicach bramy:
- Prowadzenie Z. Sprężyny umieszczone nisko, blisko płaszczyzny bramy.
- Prowadzenie N. Sprężyny umieszczone wysoko, w załamaniu prowadnicy poziomej.
- Prowadzenie L. Sprężyny umieszczone najdalej, na odcinku poziomym prowadnicy.
Położenie sprężyn naciągowych przy prowadzeniu Z, N i L.
Cicha praca dzięki pasowi zębatemu
Obie szyny, K i M, pracują na pasie zębatym wzmocnionym włóknami kevlaru zamiast łańcucha. Pas eliminuje metaliczny hałas typowy dla napędów łańcuchowych. To rozwiązanie polecane do garaży przydomowych sąsiadujących z pomieszczeniami mieszkalnymi, na przykład gdy nad garażem znajduje się sypialnia.
Z jakimi napędami Hörmann pasują szyny K i M?
Szyny K i M FS2 pasują do napędów Hörmann: SupraMatic serii 2, 3 i 4, ProMatic serii 3 i 4, DuraMatic 4 oraz ProLift 700.
Jeśli dopiero kompletujesz zestaw, w naszym sklepie znajdziesz aktualne modele: SupraMatic E4 i SupraMatic P4 do większych i cięższych bram, ProMatic 4 do typowych garaży przydomowych oraz DuraMatic w zestawie z szyną K.
Masz starszy napęd SupraMatic serii 2 lub 3 albo ProMatic serii 3? Szynę K lub M kupisz osobno jako część zamienną, bez wymiany całej głowicy.
A co z szynami innych producentów?
Szyny nie są zamienne między markami. Mocowanie głowicy, wózek i pas tworzą jeden system, więc głowica Hörmann współpracuje wyłącznie z szyną Hörmann. Ta sama zasada obowiązuje u innych producentów: do napędu CAME czy Nice dobierasz szynę tej marki.
Szybkie reguły doboru
- Brama do 2125 mm wysokości: szyna K pasuje zawsze, niezależnie od typu bramy i prowadzenia.
- Wysokość powyżej limitu szyny K dla Twojego typu bramy: wybierz szynę M.
- Brama wyższa niż limity szyny M z tabeli: napisz do nas, dobierzemy dłuższą szynę.
Podsumowanie
Dobór szyny K lub M zamyka się w trzech krokach:
- Ustal rodzaj bramy: uchylna czy segmentowa.
- Zmierz wysokość bramy i porównaj z tabelą maksymalnych wysokości.
- Przy bramie segmentowej sprawdź rodzaj prowadzenia sprężyn: N, Z lub L.
Jeżeli wysokość Twojej bramy jest na granicy zakresu szyny K, wybierz dłuższą szynę M. Zyskasz zapas i pewność, że napęd otworzy bramę w pełni.
Wszystkie napędy do bram garażowych Hörmann oraz gotowe zestawy, na przykład SupraMatic E4 z szyną K, znajdziesz w naszym sklepie. Masz wątpliwości, który wariant wybrać? Napisz do nas przed zakupem, podpowiemy.
