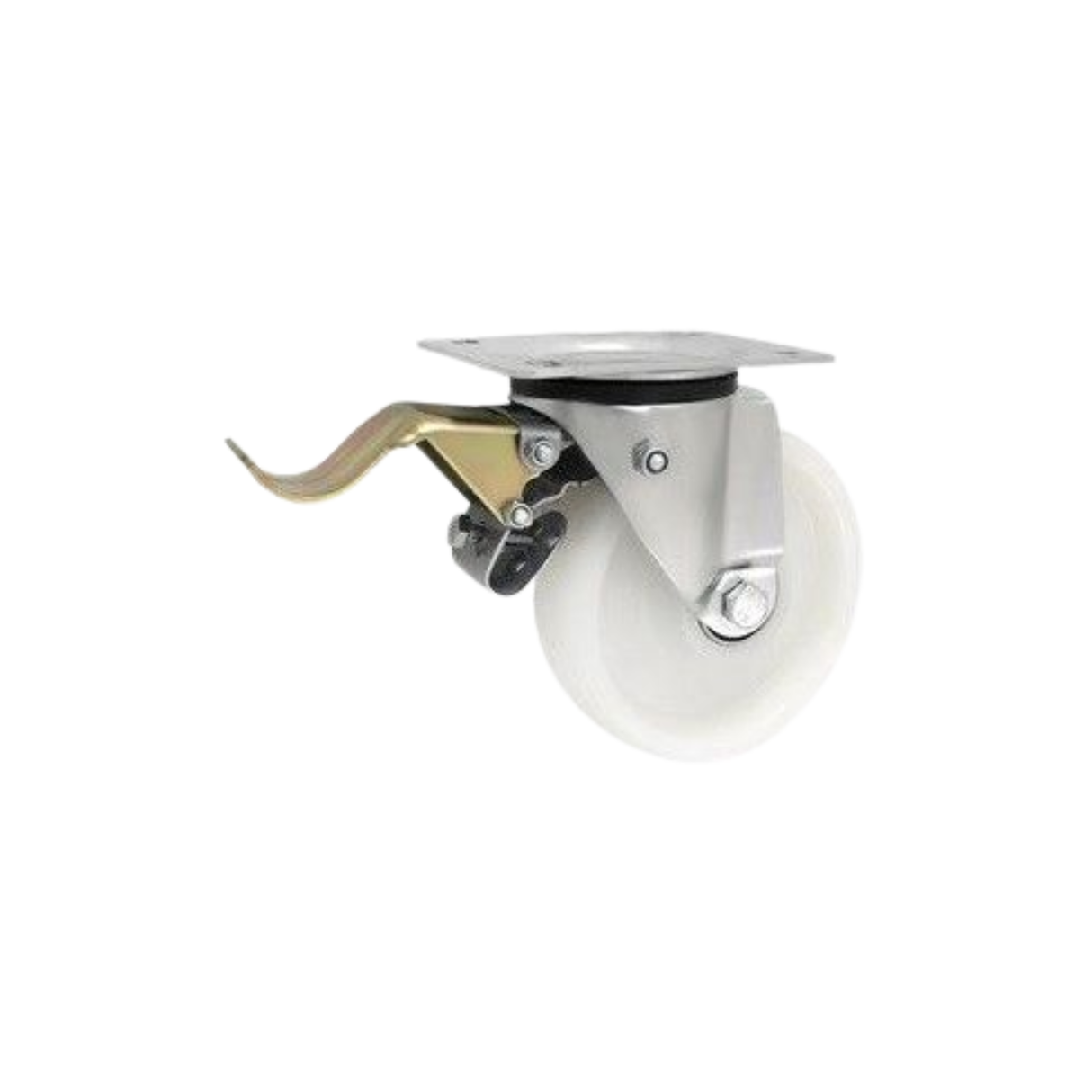

Koło poliamidowe fi 150mm w obudowie skrętnej z hamulcem - 75BNH

Koło poliamidowe fi 150mm w obudowie skrętnej z hamulcem - 75BNH

Precyzyjne wykonanie obudowy skrętnej z płytką mocującą umożliwia obracanie zestawu skrętnego w pionie oraz dowolne manewry maszynami, środkami transportowymi itd. Specjalna budowa pozwala na łatwe skręcanie zestawem bez dodatkowych sił i środków pomocniczych oraz zachowanie stabilnego kierunku ruchu w linii prostej. Obudowa skrętna wyposażona jest dodatkowo w hamulec mechaniczny za pomocą którego możliwa jest blokada ruchu obrotowego koła, ruchu obrotowego głowicy skrętnej a także blokada kierunku. Koła i kółka tworzywowe posiadają niski współczynnik tarcia, a także wysoką odporność cieplną, dopuszczalna temperatura pracy ciągłej to przedział od -20 do +80°C. Koła wykonane z poliamidu są odporne na pęknięcia, nie niszczą podłoża, tłumią hałas oraz wstrząsy. Cechują się długa żywotnością oraz bardzo niskim oporem toczenia i odpornością na wiele agresywnych substancji chemicznych.

Obudowa skrętna z płytką mocującą i hamulcem wykonana jest ze stalowych elementów tłoczonych. Koło występujące w tej obudowie osadzone jest na tulejce, montowane jest z kielichem obudowy za pomocą śruby i nakrętki. Obudowa koła, kółka jest łożyskowana podwójnym rzędem kulek w głowicy skrętnej. Poszczególne części są ruchowo znitowane w jedną całość tworząc mały luz w głowicy obrotowej obudowy co przyczynia się trwałości połączenia oraz zwiększenia żywotności. Uszczelniacz tworzywowy zabezpiecza kulki łożyska wypełnione długotrwałym smarem. Obudowa dzięki zabezpieczeniu długotrwałym smarem nie wymaga konserwacji. Płytka mocująca obudowy koła, kółka ułatwia oraz zapewnia solidny i pewny montaż. Obudowa skrętna wyposażona jest dodatkowo w hamulec mechaniczny za pomocą którego możliwa jest blokada ruchu obrotowego koła, ruchu obrotowego głowicy skrętnej a także blokada kierunku. Hamulec koła dodatkowo posiada śrubę regulacyjną za pomocą, której można regulować siłę hamowania. Obudowa skrętna z płytką mocującą występuje w wersji wzmocnionej, która została zaprojektowana do przenoszenia dużych obciążeń. Odporność temperaturowa obudowy skrętnej z płytką mocującą mieści się w granicach od -30°C do +130°C. Przy określaniu wytrzymałości temperaturowej zestawu bierze się pod uwagę również odporność temperaturową koła. Precyzyjne wykonanie obudowy skrętnej z płytką mocującą umożliwia obranie zestawu skrętnego w pionie oraz dowolne manewry maszynami, środkami transportowymi itd. Specjalna budowa pozwala na łatwe skręcanie zestawem bez dodatkowych sił i środków pomocniczych oraz zachowanie stabilnego kierunku ruchu w linii prostej.

Specyfikacja techniczna

• symbol: 75BNH
• średnica koła: 150mm
• szerokość bieżni: 40mm
• wysokość zestawu skrętnego i z otworem: 180mm
• dopuszczalne obciążenie: 300kg
• waga: 2,10kg
• rozstaw otworów: 80x105mm ø10mm
• przesunięcie osi: 150mm

• łożysko: kulkowe

• producent: Zabi (Polska)
