Hormann wspornik wału sprężyny 136 x=140mm - 3101581

Hormann wspornik wału sprężyny 136

Hormann wspornik wału sprężyny 136 to oryginalna część zamienna do przemysłowych bram sekcyjnych Hormann serii Baureihe 30. Mocuje łożysko wału sprężyny skrętnej i utrzymuje je w stałej pozycji montażowej. Pasuje do bram w rozmiarach 2, 4 i 6, przy wymiarze montażowym x=140 mm.

Najważniejsze cechy

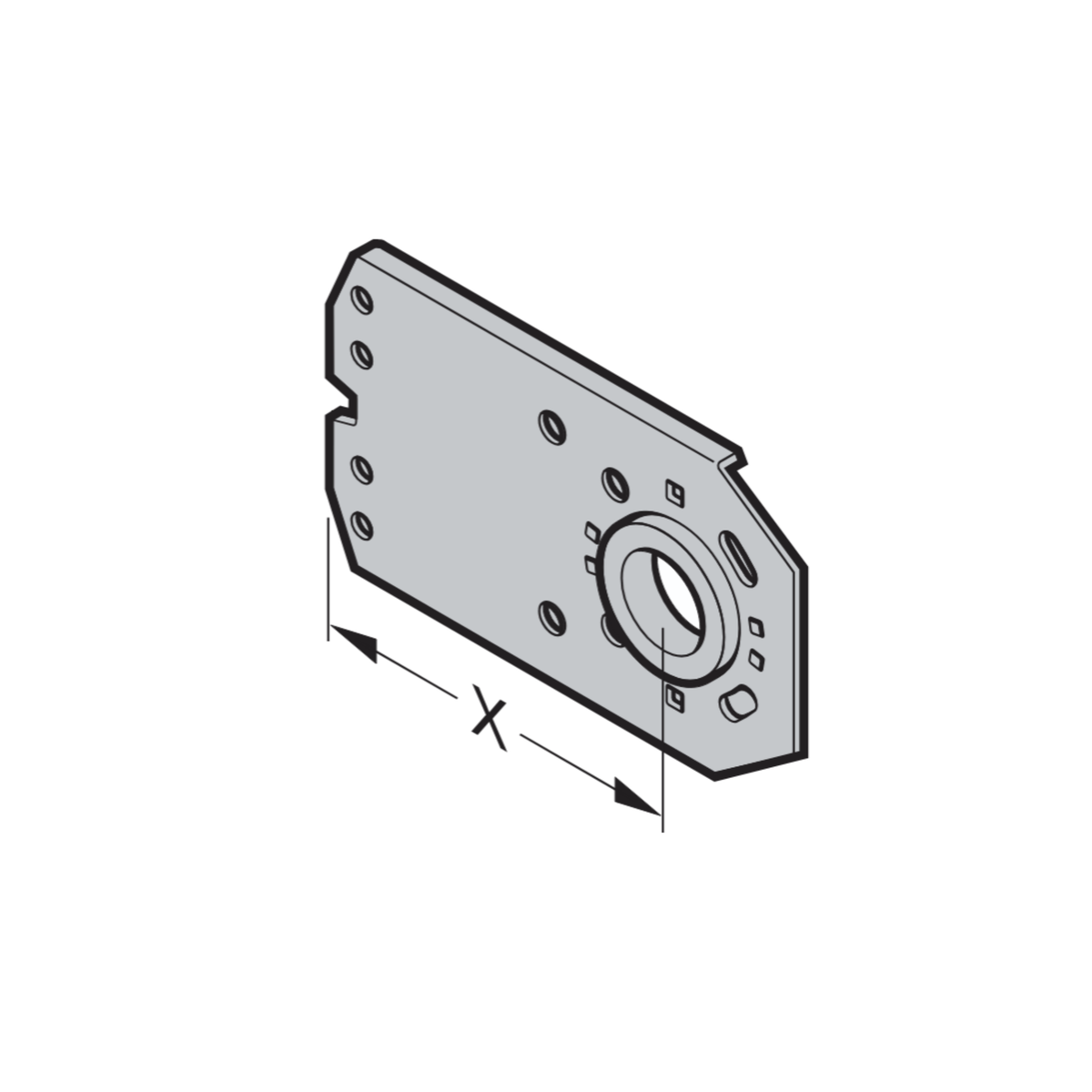

• Wymiar montażowy x=140 mm. Zgodny z fabrycznym rozstawem wspornika w bramach Baureihe 30.
• Rozmiary bramy 2, 4 i 6. Rozmiar 4 dotyczy wariantu bez dolnego położenia wału sprężyny.
• Okres produkcji bramy 09.07.2001-28.02.2013. Sprawdź datę produkcji na tabliczce znamionowej przed zamówieniem.
• Kod producenta 3082510. Oryginalny numer katalogowy Hormann, zastępuje wcześniejszy wspornik 3044630.
• Stalowa konstrukcja. Utrzymuje łożysko wału pod obciążeniem sprężyny skrętnej bez odkształceń.

Specyfikacja techniczna

Do jakich bram pasuje wspornik 136?

Wspornik wału sprężyny 136 pasuje do przemysłowych bram sekcyjnych Hormann serii Baureihe 30, w rozmiarach 2, 4 i 6 (rozmiar 4 nie dotyczy wariantu z dolnym położeniem wału sprężyny). Numer katalogowy 3082510 odpowiada wymiarowi montażowemu x=140 mm - dla rozmiarów 1 i 2 z osprzętem L lub LD stosuje się wspornik 135 (art. 3082509) z wymiarem x=120 mm.

Jak zamontować wspornik wału sprężyny w bramie Hormann?

Wspornik przykręca się do nadproża bramy, mocując w nim łożysko wału sprężyny skrętnej. Przed demontażem starego wspornika trzeba odciążyć sprężynę i zabezpieczyć wał przed przemieszczeniem. Przy montażu zachowaj wymiar x=140 mm między wspornikiem a osią wału, zgodnie z dokumentacją Hormann.

Najczęstsze pytania

Czym różni się wspornik 136 od wspornika 135?

Wspornik 135 (art. 3082509) ma wymiar x=120 mm i pasuje do rozmiarów 1 i 2 z osprzętem L lub LD, w bramach produkowanych do 06.07.2001. Wspornik 136 (art. 3082510) ma wymiar x=140 mm i pasuje do rozmiarów 2, 4 i 6 w bramach produkowanych od 09.07.2001. Przed zamówieniem zmierz wymiar x na obecnym wsporniku.

Czy wspornik 3082510 to oryginalna część Hormann?

Tak. To oryginalny wspornik wałka wału sprężyny produkowany przez Hormann pod kodem 3082510, EAN 4005954288241. Zapewnia pełną zgodność wymiarową z fabrycznym osprzętem bramy.

Czy trzeba smarować punkt oparcia wału w tym wsporniku?

Tak, warto okresowo smarować miejsce oparcia wału, żeby ograniczyć tarcie i wydłużyć żywotność wspornika. Sprawdzi się do tego smar do łożysk K2 ŁT-43, odporny na wymywanie i niezbierający kurzu.
