Sterowanie 545 Hörmann do napędów WA500 - 4514600
Sterowanie 545 Hörmann do napędów WA500 - 4514600 jest zamówione i zostanie wysłane jak tylko pojawi się na stanie.
Nie udało się załadować dostępności odbioru

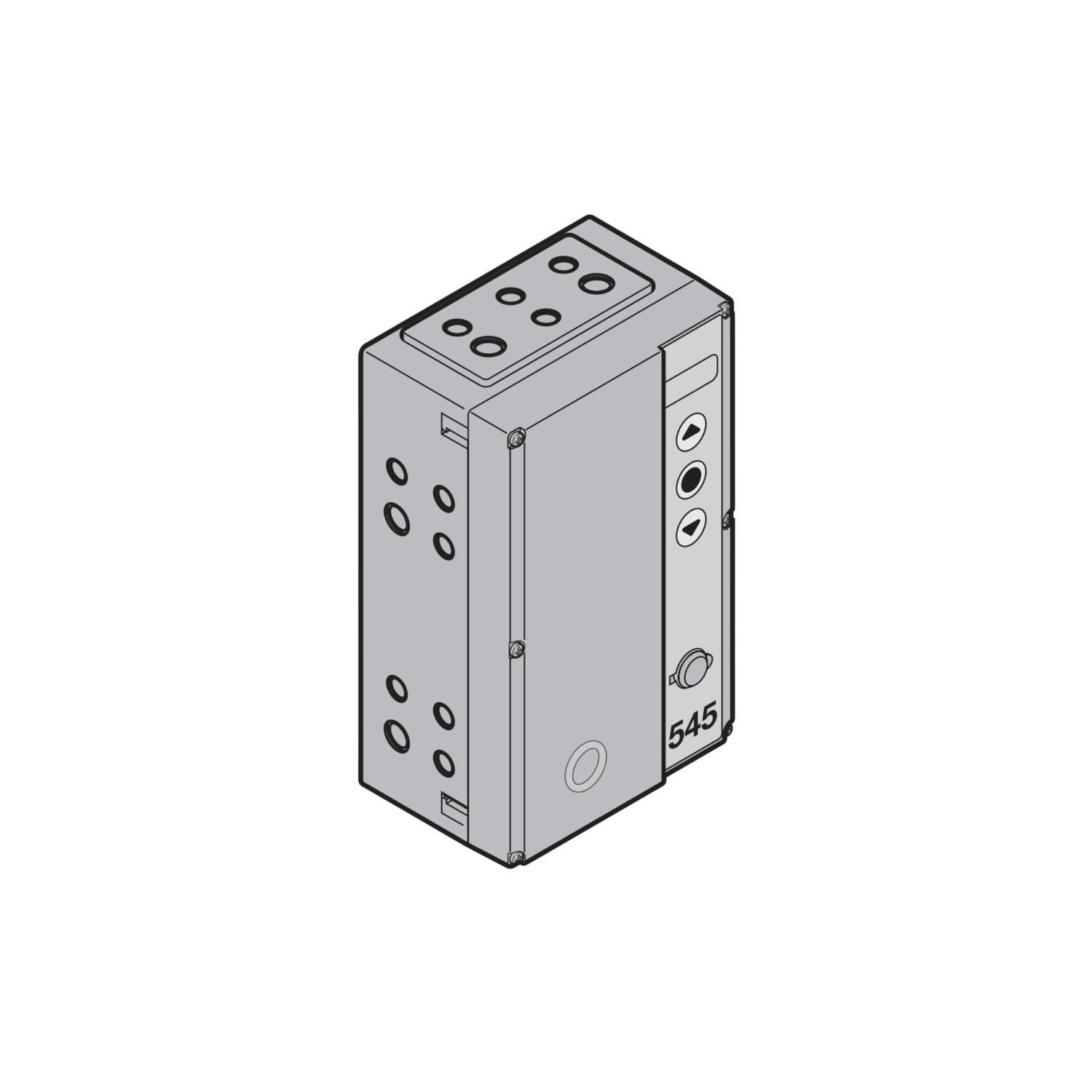

Sterowanie 545 Hörmann do napędów WA500 - 4514600
Sterowanie 545 Hörmann do napędów WA500
Hörmann Sterowanie 545 to centrala sterująca do napędów WA500 i WA500FU bram segmentowych Hörmann. Umożliwia pracę w trybie czuwakowym, impulsowym i automatycznym, z regulacją siły i prędkości oraz konfiguracją przez aplikację BlueControl (Bluetooth). Obudowa w klasie IP65 pozwala na montaż bezpośrednio przy bramie.
Najważniejsze cechy
- Konfiguracja przez Bluetooth. Parametry ustawisz z poziomu aplikacji BlueControl, bez otwierania obudowy.
- Wtykowy system akcesoriów. Gniazda CAN, BUS/HCP, SKS i FOTO do szybkiego podłączenia fotokomórek i modułów systemowych.
- Obsługa napędów FU. Dla wersji WA500FU reguluje prędkość do 0,5 m/s oraz zapewnia miękki start i zatrzymanie.
- Diagnostyka i pamięć błędów. Poczwórny wyświetlacz siedmiosegmentowy i licznik cykli pracy ułatwiają serwis.
- Obudowa IP65. Praca w zakresie -20°C do +60°C, zasilanie 1N~230V lub 3N~400V.
Specyfikacja techniczna
| Producent | Hörmann |
| Numer artykułu | 4514600 |
| Model | 545 |
| Napięcie zasilania | 1N~230V / 3N~400V, PN |
| Częstotliwość robocza | 50/60 Hz |
| Napięcie sterownicze | 24V DC |
| Zasilanie urządzeń zewnętrznych | 24V DC, 800 mA |
| Tryb standby | ok. 1W |
| Wymiary obudowy (szer. x wys. x głęb.) | 195 x 310 x 130 mm |
| Stopień ochrony | IP65 (podłączenie bezpośrednie) / IP44 (wtyczka CE) |
| Zakres temperatur pracy | -20°C...+60°C |
| Okres produkcji | od 01.06.2021 |
Do jakich napędów pasuje Sterowanie 545 Hörmann?
Sterowanie 545 współpracuje z napędami Hörmann WA500 oraz WA500FU do bram segmentowych - wersja FU dodatkowo obsługuje regulację prędkości i miękki start dzięki przetwornicy częstotliwości.
| WA500 | standardowa wersja napędu do bram segmentowych |
| WA500FU | wersja z przetwornicą częstotliwości, regulacja prędkości do 0,5 m/s |
Jak skonfigurować Sterowanie 545 Hörmann?
Parametry pracy ustawia się z poziomu panelu operatora lub bezprzewodowo przez aplikację BlueControl po połączeniu Bluetooth. Centrala pozwala wybrać tryb czuwakowy, impulsowy lub automatyczny z domykaniem, a dodatkowe akcesoria - fotokomórki czy moduły sygnalizacyjne - podłącza się przez wtykowy system CAN, BUS/HCP, SKS i FOTO bez konieczności lutowania.
Najczęstsze pytania
Do jakich bram pasuje Sterowanie 545?
Centrala jest dedykowana do napędów Hörmann WA500 i WA500FU montowanych w bramach segmentowych, produkowanych od 01.06.2021. Nie jest przeznaczona do napędów innych marek ani starszych serii Hörmann.
Jak ustawić parametry przez BlueControl?
Po połączeniu z centralą przez Bluetooth aplikacja BlueControl umożliwia zdalną regulację siły, prędkości i trybu pracy bramy bez otwierania obudowy sterowania - przydatne przy serwisie i pierwszym uruchomieniu.
Jakie akcesoria można podłączyć do Sterowania 545?
Centrala ma wtykowe gniazda CAN, BUS/HCP, SKS i FOTO do fotokomórek oraz dodatkowych płytek sygnalizacyjnych, a także zaciski śrubowe do radioodbiorników i pulpitów sterowniczych, np. sterownika oświetlenia i lampy Hörmann HOR 1.
Jaki stopień ochrony ma obudowa Sterowania 545?
Obudowa zapewnia IP65 przy podłączeniu bezpośrednim lub IP44 przy użyciu wtyczki CE, co pozwala na montaż na zewnątrz w zakresie temperatur od -20°C do +60°C.
