Napęd Hormann LineaMatic H do bramy przesuwnej 10 m / 800 kg
Hormann LineaMatic H to napęd do bram przesuwnych o szerokości do 10 m i ciężarze do 800 kg (600 kg dla bram samonośnych). W zestawie znajdują się pilot 5-kanałowy Hormann HSE 5 BS, dwukierunkowy odbiornik radiowy ESEI BS i lampa sygnalizacyjna LED SLK. Napęd montowany jest na podziemnej obudowie i objęty jest 5-letnią gwarancją.
Najważniejsze cechy
- Udźwig do 800 kg. LineaMatic H obsługuje bramy przesuwne do 10 m szerokości i 800 kg wagi, a konstrukcje samonośne do 600 kg.
- Wysoka siła ciągnięcia. 1400 N siły ciągnięcia i nacisku to najwyższa wartość w rodzinie LineaMatic, dla najcięższych bram przemysłowych.
- Podziemna obudowa. Napęd montowany jest w gruncie, co pozwala na dyskretną, estetyczną instalację przy dłuższych torach.
- Dwukierunkowa komunikacja radiowa. Odbiornik ESEI BS obsługuje pilota HSE 5 BS i pozwala na rozbudowę systemu o kolejne nadajniki.
- Lampa sygnalizacyjna LED w zestawie. Model SLK ostrzega otoczenie o ruchu długiego skrzydła bramy.
Specyfikacja techniczna
| Symbol | LineaMatic H |
| Numer katalogowy | 4511333 |
| Maks. szerokość bramy | 10000 mm |
| Maks. wysokość bramy | 3000 mm |
| Maks. ciężar bramy | 800 kg |
| Maks. ciężar bramy samonośnej | 600 kg |
| Ilość cykli dzień / godzinę | 40 / 10 |
| Silnik | Przekładniowy DC 24V |
| Napięcie zasilające | 230-240 V AC, 50 Hz |
| Siła znamionowa | 280 N |
| Siła ciągnięcia i nacisku | 1400 N |
| Maks. prędkość bramy | ok. 150 mm/s |
| Zużycie energii (standby) | < 1 W |
| Obudowa | Odlew cynkowy / tworzywo sztuczne |
| Zakres temperatur | -20°C do +60°C |
| Stopień ochrony | IP 44 |
Czym LineaMatic H różni się od modeli LineaMatic i LineaMatic P?
LineaMatic H to najmocniejsza wersja w rodzinie: obsługuje bramy do 10 m i 800 kg, wobec 6 m/300 kg w wersji podstawowej i 8 m/500 kg w wersji P, dzięki sile ciągnięcia 1400 N. Do przekazania napędu na skrzydło potrzebna jest listwa zębata do bramy przesuwnej o module 4, dobrana do długości toru.
Najczęstsze pytania
Do jakich bram sprawdzi się LineaMatic H?
Model H przeznaczony jest do najdłuższych i najcięższych bram przesuwnych, do 10 m szerokości i 800 kg wagi skrzydła, np. bram przemysłowych lub wjazdów na duże posesje.
Czym jest podziemna obudowa napędu?
To sposób montażu, w którym mechanizm napędu umieszczony jest w gruncie zamiast na widocznej obudowie naziemnej, co daje estetyczniejszy wygląd instalacji.
Czy do napędu LineaMatic H trzeba dokupić fotokomórki?
Tak, napęd nie ma fotokomórek w zestawie. Do bezpiecznej pracy zalecane są fotokomórki Hormann EL 201, które wykrywają przeszkodę w torze bramy.
Czym konserwować listwę zębatą i koło napędu?
Do przekładni zębatej sprawdza się smar grafitowy do listwy zębatej, który ogranicza zużycie zębów i nie zbiera tyle pyłu co smary uniwersalne.
Zawartość zestawu

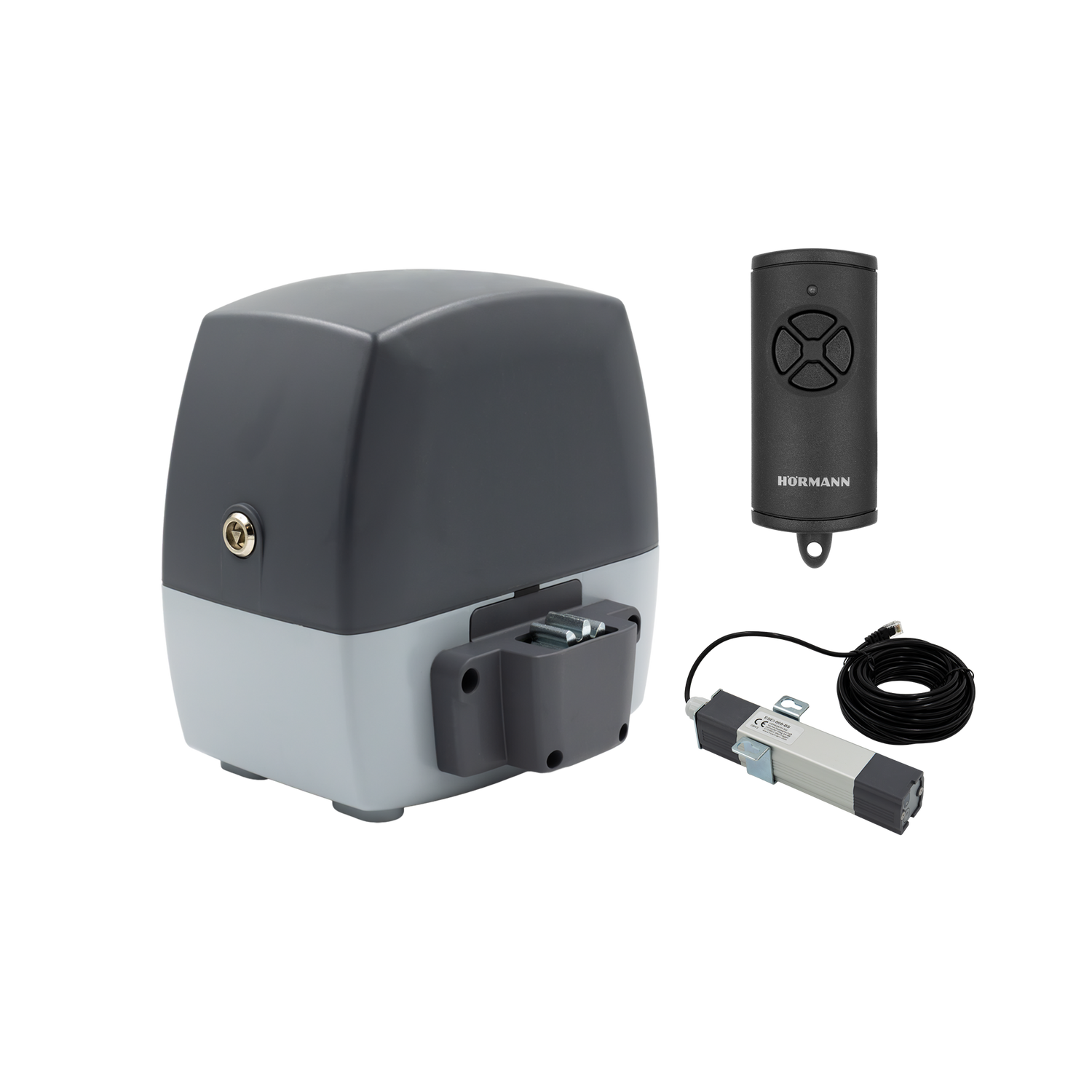

- Napęd Hormann LineaMatic H

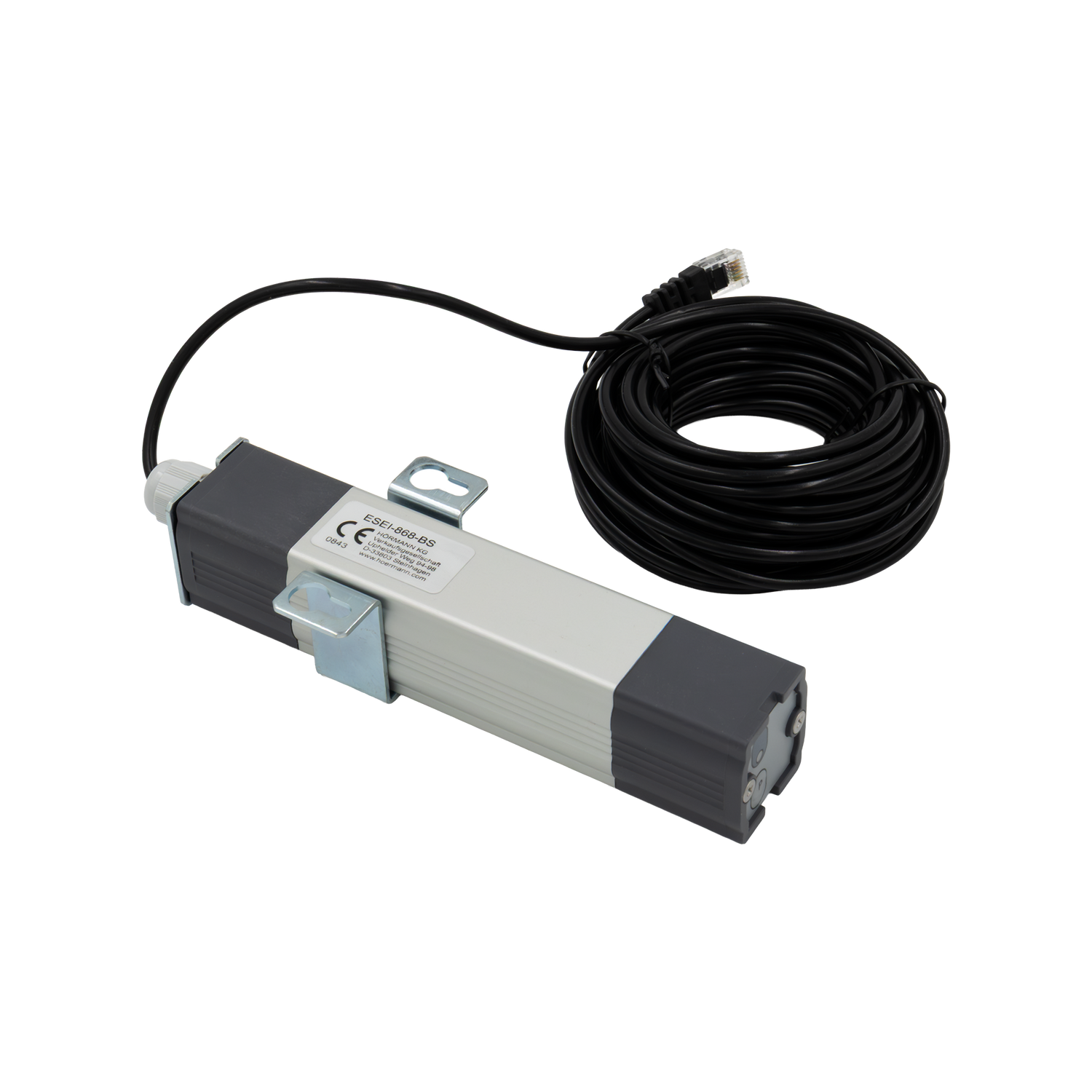

- Dwukierunkowy odbiornik radiowy Hormann ESEI BS
- Pilot 5-kanałowy Hormann HSE 5 BS (czarny, 868 MHz BiSecur)
- Lampa sygnalizacyjna LED SLK

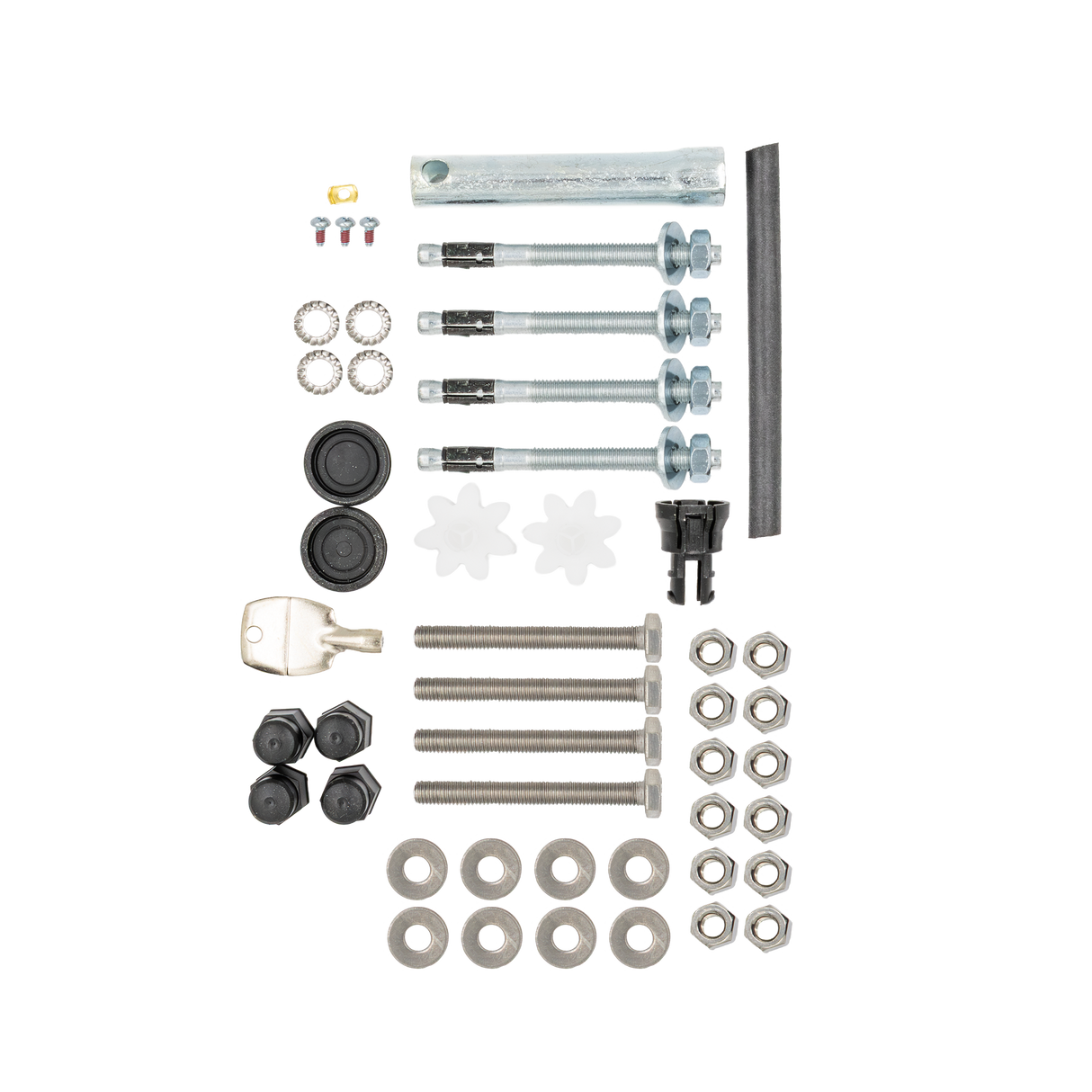

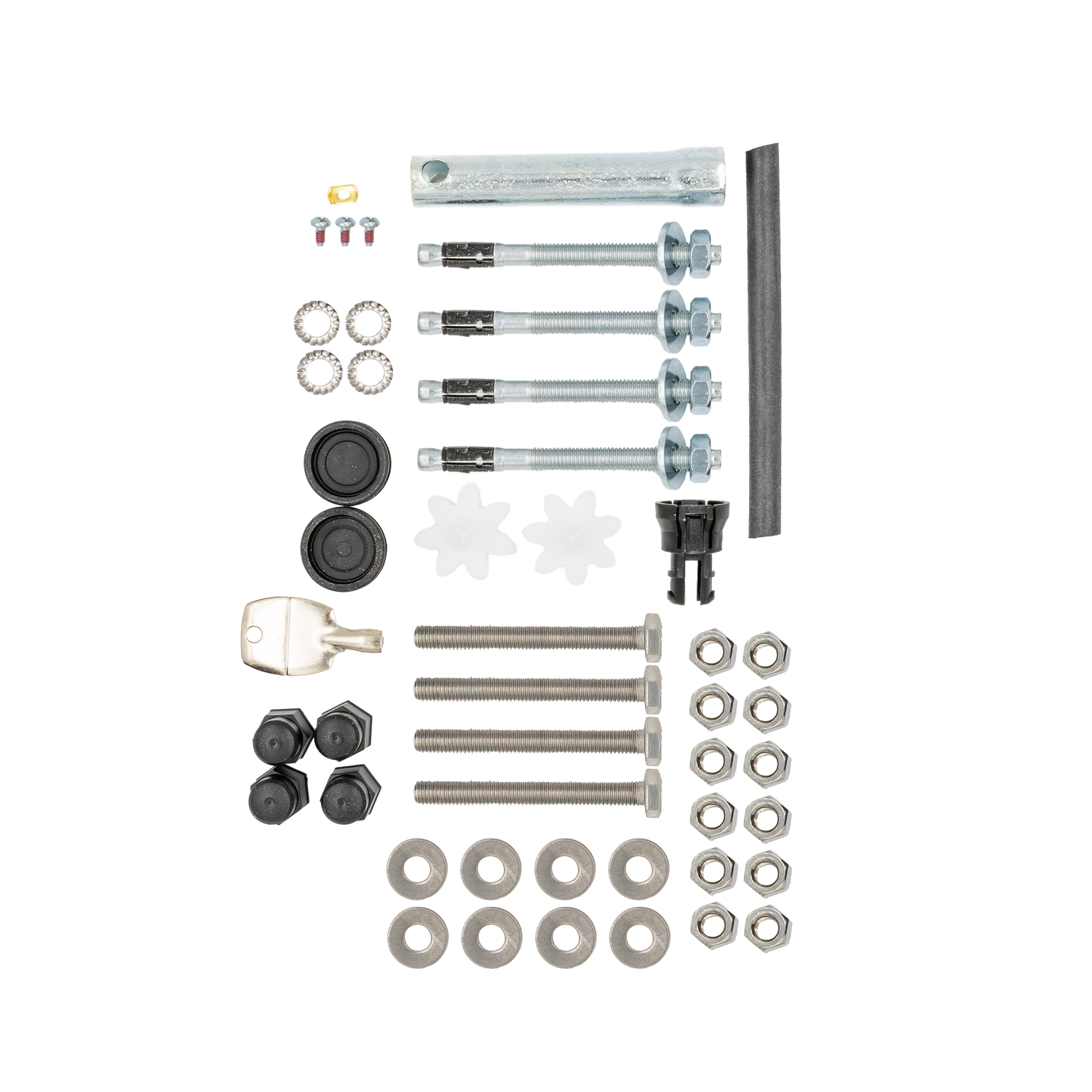

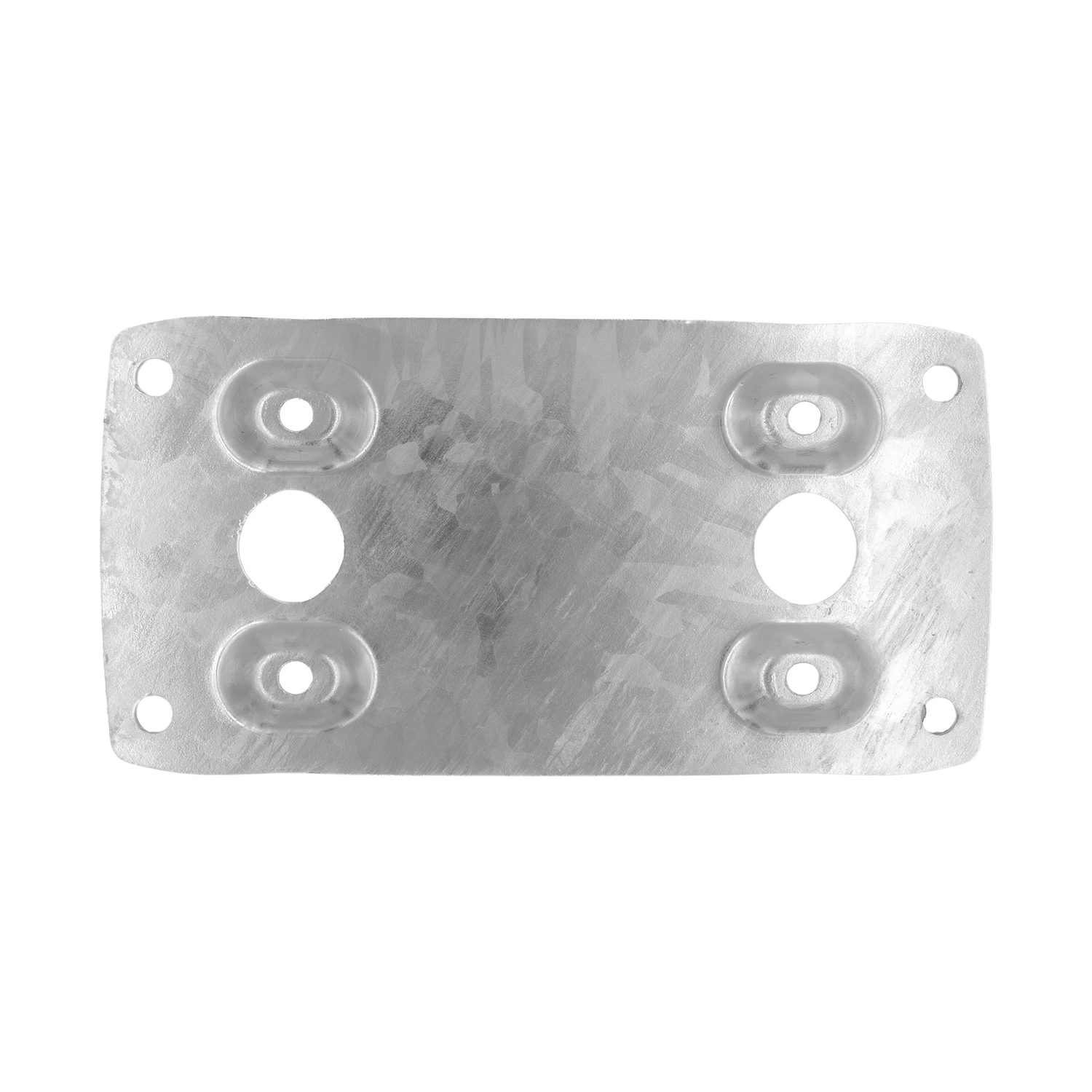

- Uchwyty montażowe
- Kluczyki do awaryjnego otwierania
- Koło zębate (moduł 4)
- Zestaw pomocniczy do ustawienia napędu
- Podziemna obudowa
- Instrukcja obsługi w języku polskim
