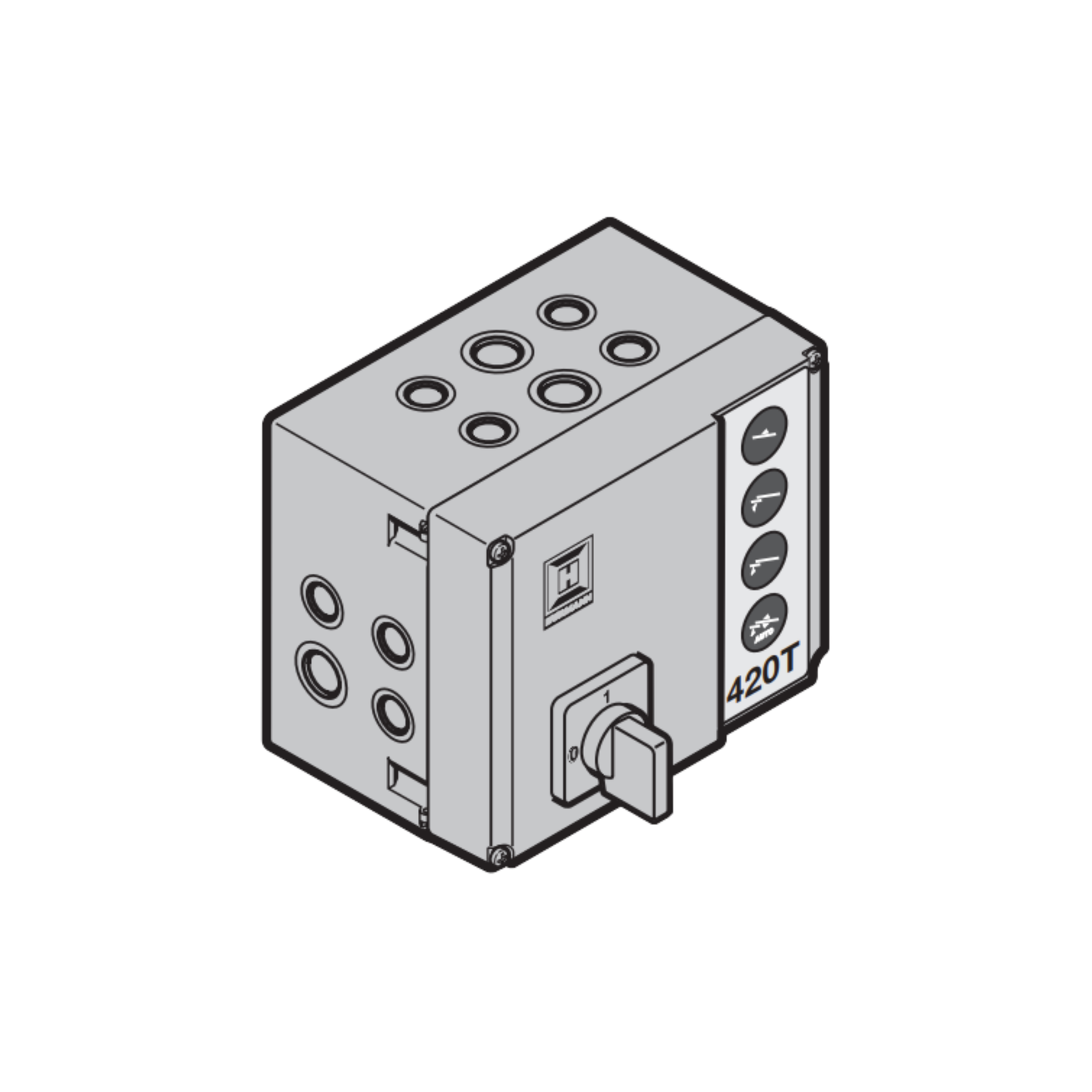

Hörmann 420T centrala do rampy przeładunkowej 636869

Hörmann 420T centrala do rampy przeładunkowej

Hörmann 420T to centrala sterująca do zasilaczy hydraulicznych dwu lub trójzaworowych, stosowana w rampach przeładunkowych HTL i HRT. Obsługuje funkcję Autopowrotu z regulacją czasu i pracuje w obudowie PCV o klasie szczelności IP65. Zasilana napięciem 3N~400V, ze sterowaniem 24V DC.

Najważniejsze cechy

• Zasilanie 3N~400V, PE. Maks. moc silnika 3,6 kW, częstotliwość robocza 50/60 Hz.
• Napięcie sterownicze 24V DC. Zasilanie dla urządzeń zewnętrznych 24V DC, 500 mA.
• Obsługa zaworów dwu i trójzaworowych. Zaciski śrubowe do podłączenia cewek elektrozaworów 24V DC.
• Regulacja czasu Autopowrotu. Przełącznik DIP do ustawienia funkcji, przyciski foliowe PODNOSZENIE/WYSUW/WSUW/AUTOPOWRÓT.
• Diagnostyka LED. Dwukolorowa dioda sygnalizuje stan pracy centrali.
• Obudowa IP65. Wymiary 200 x 160 x 130 mm, wyłącznik główny z możliwością kłódkowania.

Specyfikacja techniczna

Do jakich ramp pasuje Hörmann 420T?

Centrala 420T przeznaczona jest do ramp przeładunkowych Hörmann HTL i HRT, wyposażonych w zasilacz hydrauliczny dwu lub trójzaworowy. Przed zamówieniem porównaj numer artykułu 636869 z dokumentacją własnej rampy - do zasilaczy jednozaworowych stosuje się centralę 420S.

Jak podłączyć centralę 420T?

Centrala łączy się z zasilaczem hydraulicznym poprzez zaciski śrubowe do cewek elektrozaworów 24V DC oraz wtykowy system do akcesoriów systemowych. Dodatkowe elementy sterownicze i obsługi podłącza się do osobnych zacisków śrubowych. Montaż i podłączenie powinien wykonać uprawniony elektryk zgodnie z dokumentacją producenta.

Najczęstsze pytania

Czym różni się 420T od 420S?

420T obsługuje zasilacze hydrauliczne dwu i trójzaworowe (rampy HTL, HRT), a 420S przeznaczona jest do zasilaczy jednozaworowych (rampy HLS, HLS-2, HRS). Modele nie są zamienne.

Czym jest funkcja Autopowrotu?

To automatyczny powrót elementu roboczego rampy do pozycji wyjściowej po zadanym czasie, ustawianym za pomocą przełącznika DIP. Funkcję można dostosować do cyklu pracy konkretnej rampy.

Czy centrala 420T nadaje się do pracy na zewnątrz?

Tak, obudowa PCV zapewnia stopień ochrony IP65 przy podłączeniu bezpośrednim oraz pracę w zakresie temperatur od -20°C do +60°C.
