Wózek do bramy 3-rolkowy 80x80x5mm 3M-80

Wózek do bramy 3-rolkowy 80x80x5mm 3M-80

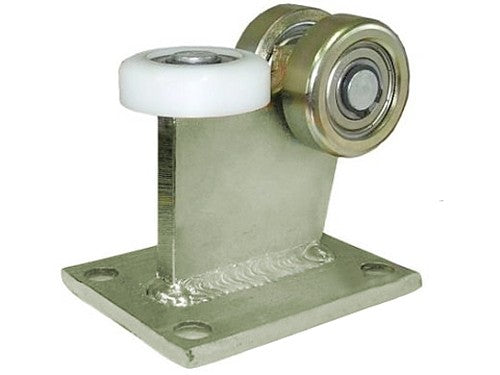

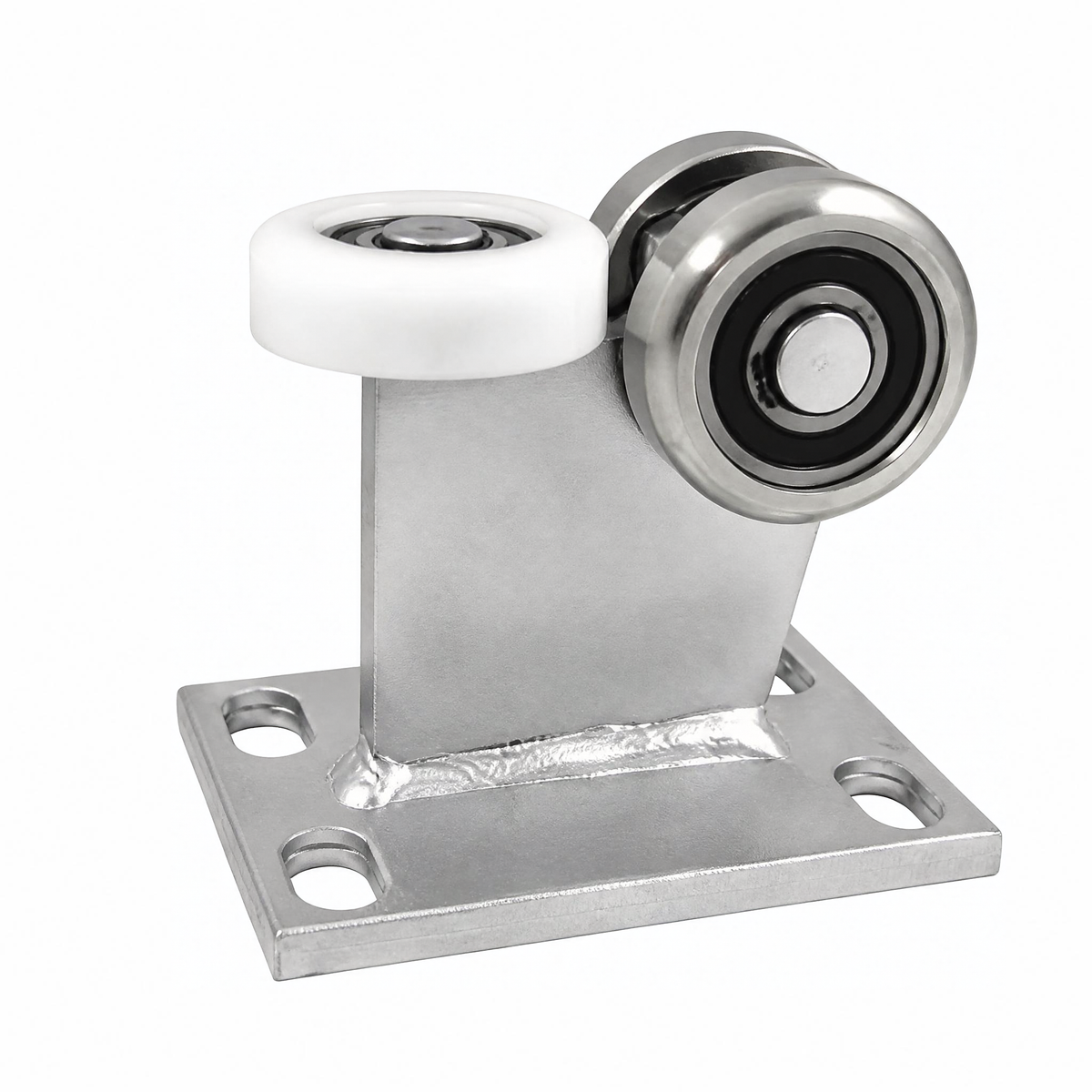

Wózek do bramy 3M-80 to stały, 3-rolkowy wózek jezdny do profilu 80x80x5mm, przeznaczony do drzwi podwieszanych i bram przesuwnych prowadzonych szynowo. Rolka pozioma prowadzi wózek wzdłuż szyny, a dwie rolki pionowe przenoszą obciążenie do 400 kg (łącznie 2 rolki metalowe i 1 poliamidowa). Podstawa ma 4 otwory podłużne do regulacji położenia przy montażu.

Najważniejsze cechy

• Konstrukcja 3-rolkowa. Rolka pozioma prowadzi wózek wzdłuż szyny, dwie rolki pionowe przenoszą ciężar konstrukcji.
• Udźwig do 400 kg. Wystarcza do typowych drzwi podwieszanych i lekkich bram przesuwnych na profilu 80x80x5mm.
• 2 rolki metalowe i 1 poliamidowa. Rolki o średnicy 68,5 mm łączą wytrzymałość stali z cichszą pracą poliamidu.
• Podstawa z 4 otworami podłużnymi. Umożliwia regulację położenia wózka na etapie montażu.
• Stal ocynkowana. Zabezpieczenie przed korozją przy montażu na zewnątrz i w wilgotnych pomieszczeniach.

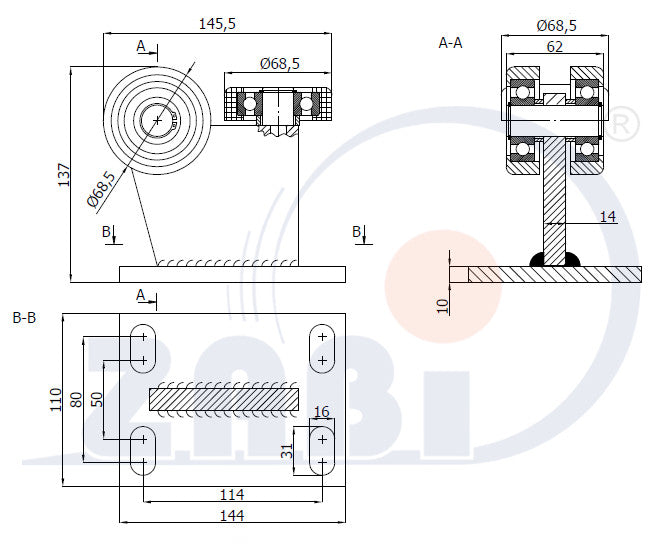

Specyfikacja techniczna

Jak zamontować wózek do bramy 3M-80?

Wózek montuje się do profilu 80x80x5mm poprzez przyspawanie do konstrukcji metalowej lub przykręcenie śrubami przez 4 otwory podłużne w podstawie, co pozwala doregulować jego położenie względem szyny. Model jest wózkiem stałym - nie ma regulacji wysokości, więc szyna musi być zamontowana na stałym, wypoziomowanym poziomie. Do rolek warto stosować smar do łożysk, co ogranicza opór toczenia i hałas.

Najczęstsze pytania

Czy wózek 3M-80 nadaje się zarówno do drzwi, jak i do bramy przesuwnej?

Tak. Konstrukcja z rolką prowadzącą i rolkami nośnymi na profilu 80x80x5mm sprawdza się zarówno w drzwiach podwieszanych, jak i w bramach przesuwnych prowadzonych na szynie, o ile obciążenie skrzydła nie przekracza 400 kg.

Czy wózek 3M-80 ma regulację wysokości?

Nie, to wózek stały bez regulacji wysokości. Regulacji podlega jedynie położenie wzdłużne dzięki 4 otworom podłużnym w podstawie - wysokość szyny trzeba ustawić prawidłowo już na etapie montażu konstrukcji.

Jak zamontować wózek - przyspawać czy przykręcić?

Oba sposoby są dopuszczalne. Podstawę można przyspawać bezpośrednio do konstrukcji metalowej albo przykręcić śrubami przez otwory podłużne, co dodatkowo ułatwia korektę położenia wózka względem szyny.
