Wózek bez podstawy 30x30x2mm G-5M-30/M8
Wózek bez podstawy 30x30x2mm G-5M-30/M8

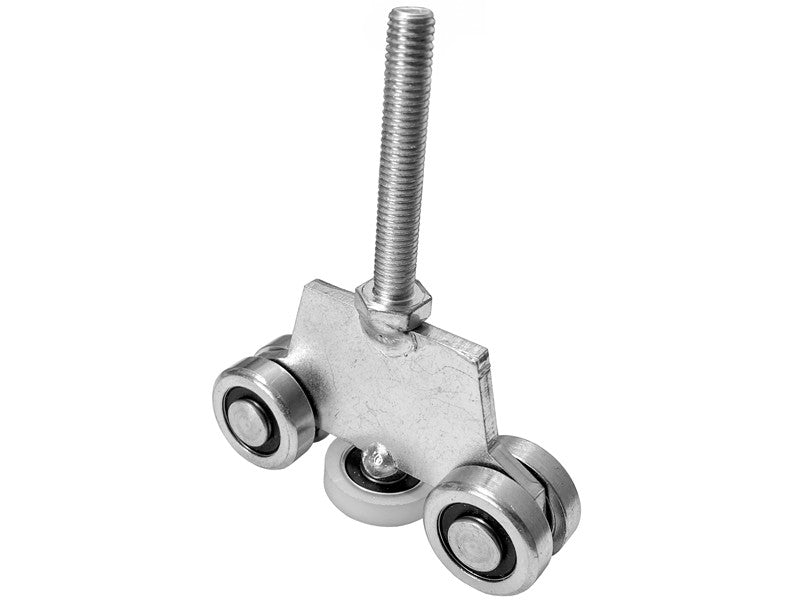

Wózek G-5M-30/M8 to podwieszany wózek bramowy bez podstawy, przeznaczony do profilu 30x30x2mm w bramach przesuwnych. Pięć rolek, cztery metalowe i jedna poliamidowa, przenosi obciążenie do 80kg, przy czym rolka pozioma prowadzi wózek, a rolki pionowe są nośne. Długa śruba M8x70 ułatwia mocowanie do konstrukcji skrzydła.
Najważniejsze cechy
- Pięć rolek jezdnych. Cztery rolki metalowe i jedna poliamidowa rozdzielają funkcję prowadzenia i nośności wózka.
- Nośność do 80kg. Wózek utrzymuje skrzydło bramy przesuwnej o masie do 80kg na jeden punkt podparcia.
- Śruba M8x70. Długa śruba ułatwia przykręcenie wózka do konstrukcji skrzydła bez dodatkowych łączników.
- Bez podstawy. Konstrukcja podwieszana, przeznaczona do montażu bezpośrednio na profilu 30x30x2mm.
- Ocynkowane wykonanie. Powłoka cynkowa zabezpiecza wózek przed korozją przy pracy na zewnątrz.

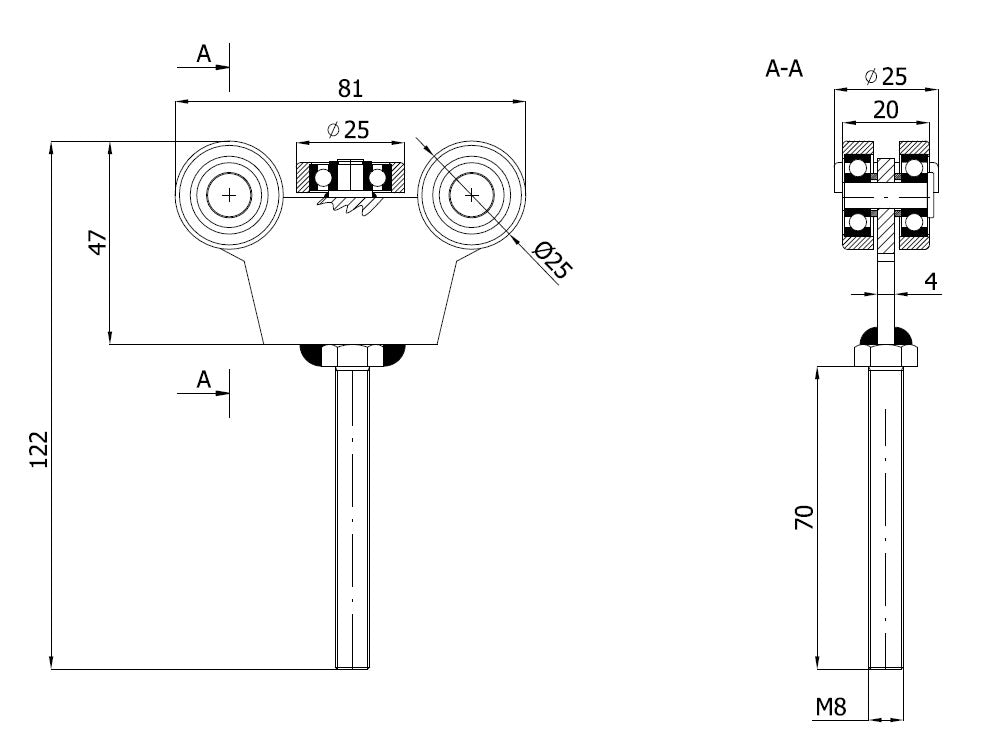

Specyfikacja techniczna
| Symbol wózka | G-5M-30/M8 |
| Do profilu | 30x30x2mm |
| Dopuszczalne obciążenie | 80kg |
| Śruba | M8x70 |
| Średnica rolki | 25mm |
| Typ rolek | 4x metalowa, 1x poliamidowa |
| Ocynkowane | tak |
| Waga | 0,20kg |
Do jakich bram pasuje wózek G-5M-30/M8?
Wózek G-5M-30/M8 pasuje do skrzydeł bram przesuwnych podwieszanych na profilu 30x30x2mm, montowanych bez dodatkowej podstawy. Sprawdza się przy lekkich konstrukcjach bramowych o masie skrzydła do 80kg.
Jak zamontować wózek G-5M-30/M8?
Wózek przykręca się do skrzydła bramy za pomocą śruby M8x70, bez konieczności montażu dodatkowej podstawy. Rolka pozioma prowadzi wózek wzdłuż profilu, a cztery rolki pionowe przenoszą ciężar skrzydła. Przy bramach cięższych niż 80kg montuje się dodatkowy wózek na tym samym profilu.
Najczęstsze pytania
Czym różni się ten wózek od wersji z podstawą?
Ten model montuje się bezpośrednio do skrzydła bramy bez dodatkowej podstawy montażowej, dzięki czemu zajmuje mniej miejsca i pasuje do konstrukcji podwieszanych. Wersja z podstawą wymaga osobnego elementu mocującego między wózkiem a profilem.
Do czego służy pozioma rolka w wózku?
Rolka pozioma prowadzi wózek wzdłuż profilu 30x30x2mm i zapobiega jego bocznemu przesuwaniu się podczas jazdy. Cztery rolki pionowe, metalowe, przenoszą ciężar skrzydła bramy.
Czy rolki wózka wymagają smarowania?
Tak. Rolki metalowe i poliamidowa pracują na osiach, które warto smarować okresowo, szczególnie przy częstym użytkowaniu bramy. Dobrym wyborem jest smar do łożysk K2 ŁT-43, który ogranicza zużycie rolek.
