Wózek do bramy podwieszanej 20x20x2 P-4M-20

Wózek do bramy podwieszanej 20x20x2 P-4M-20

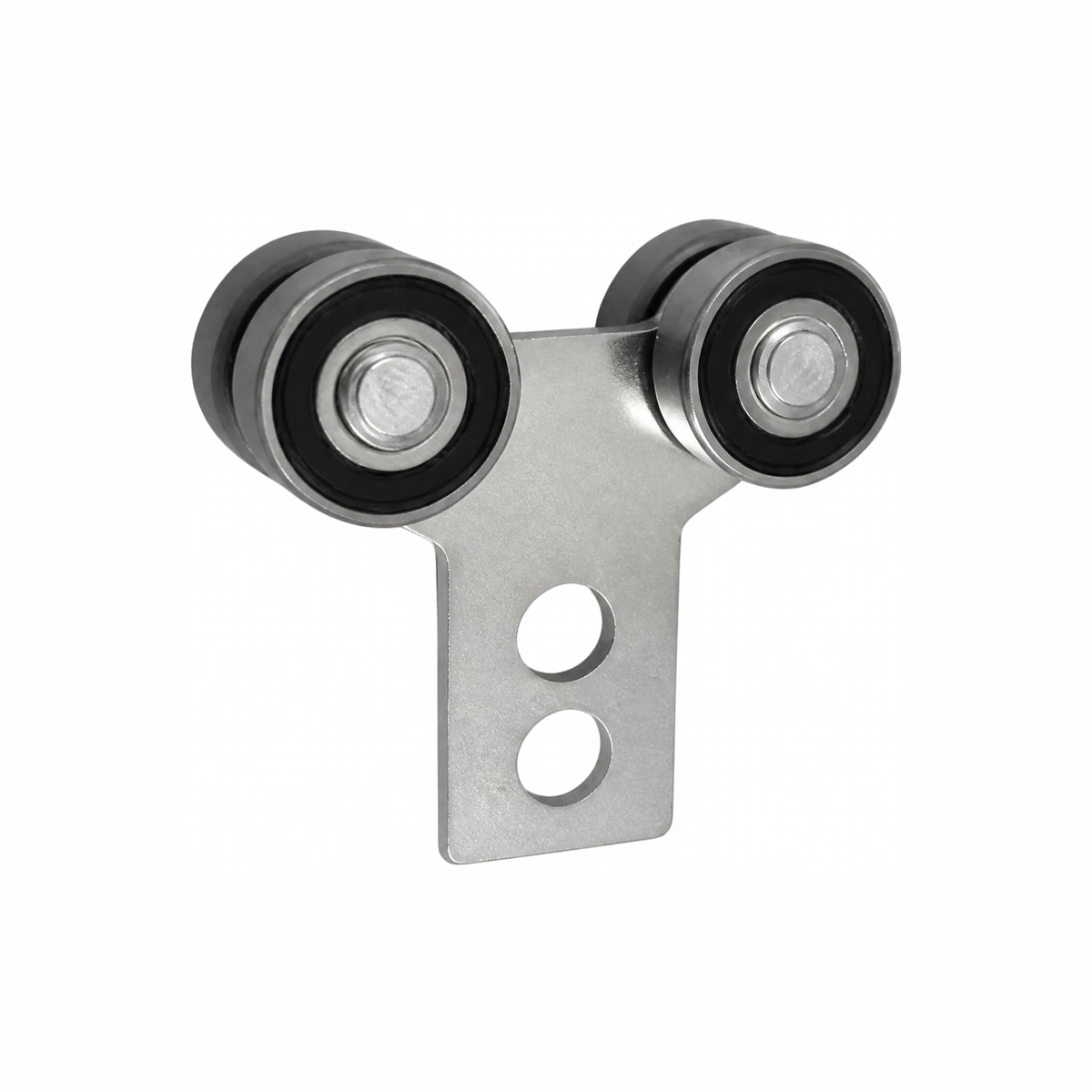

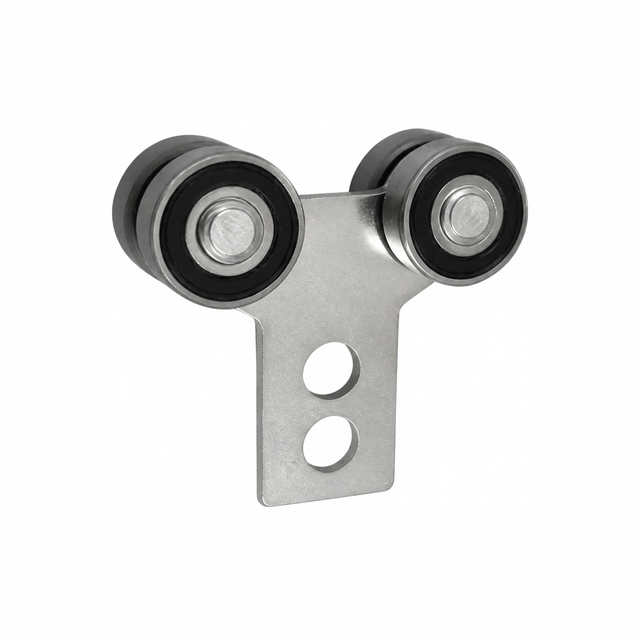

Wózek P-4M-20 to ocynkowany wózek jezdny do bram podwieszanych oraz drzwi przesuwnych prowadzonych w szynie. Pracuje w profilu 20x20 mm o ściance 2 mm na czterech metalowych rolkach Ø15 mm i przenosi do 40 kg. Płaskownik z otworami pozwala go przyspawać lub przykręcić do skrzydła.

Najważniejsze cechy

• Profil 20x20x2 mm. Wymiary dopasowane do szyny 20x20 mm ze ścianką 2 mm, stosowanej w lekkich konstrukcjach przesuwnych.

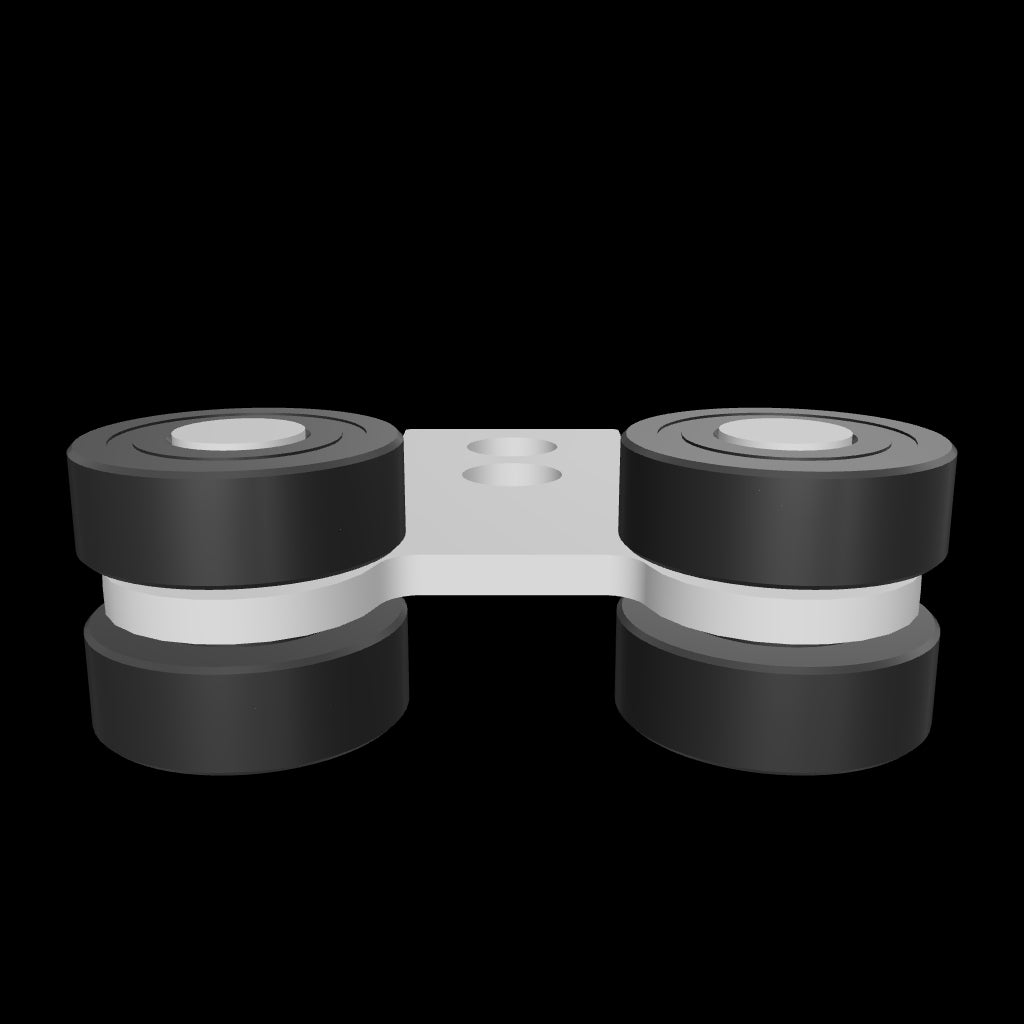

• Cztery rolki Ø15 mm. Dwie pary metalowych rolek prowadzą wózek w profilu i ograniczają kołysanie skrzydła.
• Obciążenie do 40 kg. Dopuszczalne obciążenie jednego wózka wynosi 40 kg.
• Montaż spawany lub na śruby. Płaskownik z dwoma otworami łączy się z konstrukcją stalową spoiną albo śrubami.
• Powłoka ocynkowana. Cynk chroni stal przed korozją i działaniem czynników atmosferycznych.

Specyfikacja techniczna

Do jakiego profilu pasuje wózek P-4M-20?

Wózek P-4M-20 pracuje w profilu jezdnym o przekroju 20x20 mm i grubości ścianki 2 mm. Do profili o innym wymiarze lub grubszej ściance dobierz wózek przeznaczony do danego przekroju.

Jak zamontować wózek P-4M-20?

Wózek wsuwa się rolkami do profilu jezdnego, a płaskownik łączy ze skrzydłem bramy lub drzwi. W konstrukcji stalowej płaskownik można przyspawać, w pozostałych przypadkach przykręcić przez dwa otwory. Przed spawaniem wyjmij wózek z szyny i chroń rolki przed odpryskami, a miejsce spoiny zabezpiecz farbą cynkową.

Najczęstsze pytania

Ile wózków P-4M-20 potrzeba do jednego skrzydła?

Najczęściej stosuje się dwa wózki na skrzydło, rozstawione blisko jego krawędzi. Jeden wózek przenosi do 40 kg, ale nacisk rzadko rozkłada się równo, dlatego masa skrzydła powinna mieć zapas względem sumy nośności wózków. Przy cięższych skrzydłach wybierz wózek o większej nośności.

Czy wózek P-4M-20 nadaje się do bramy wjazdowej?

Wózek przeznaczony jest do lekkich konstrukcji podwieszanych: drzwi przesuwnych, furtek, osłon i niewielkich bram w profilu 20x20x2 mm. Przy obciążeniu 40 kg na wózek nie sprawdzi się w ciężkich bramach wjazdowych, które wymagają większych profili i wózków.

Jak konserwować wózek w szynie?

Okresowo usuwaj z profilu piasek, liście i zanieczyszczenia, które zwiększają opór toczenia. Na rolki i wnętrze szyny nałóż cienką warstwę suchego smaru, np. smaru z teflonem K2 PTFE, który mniej zbiera pył niż smary tłuste.
