Koło skrętne żeliwne 80 mm 600 kg z płytą 3Z

Koło skrętne żeliwne 80 mm 600 kg z płytą 3Z

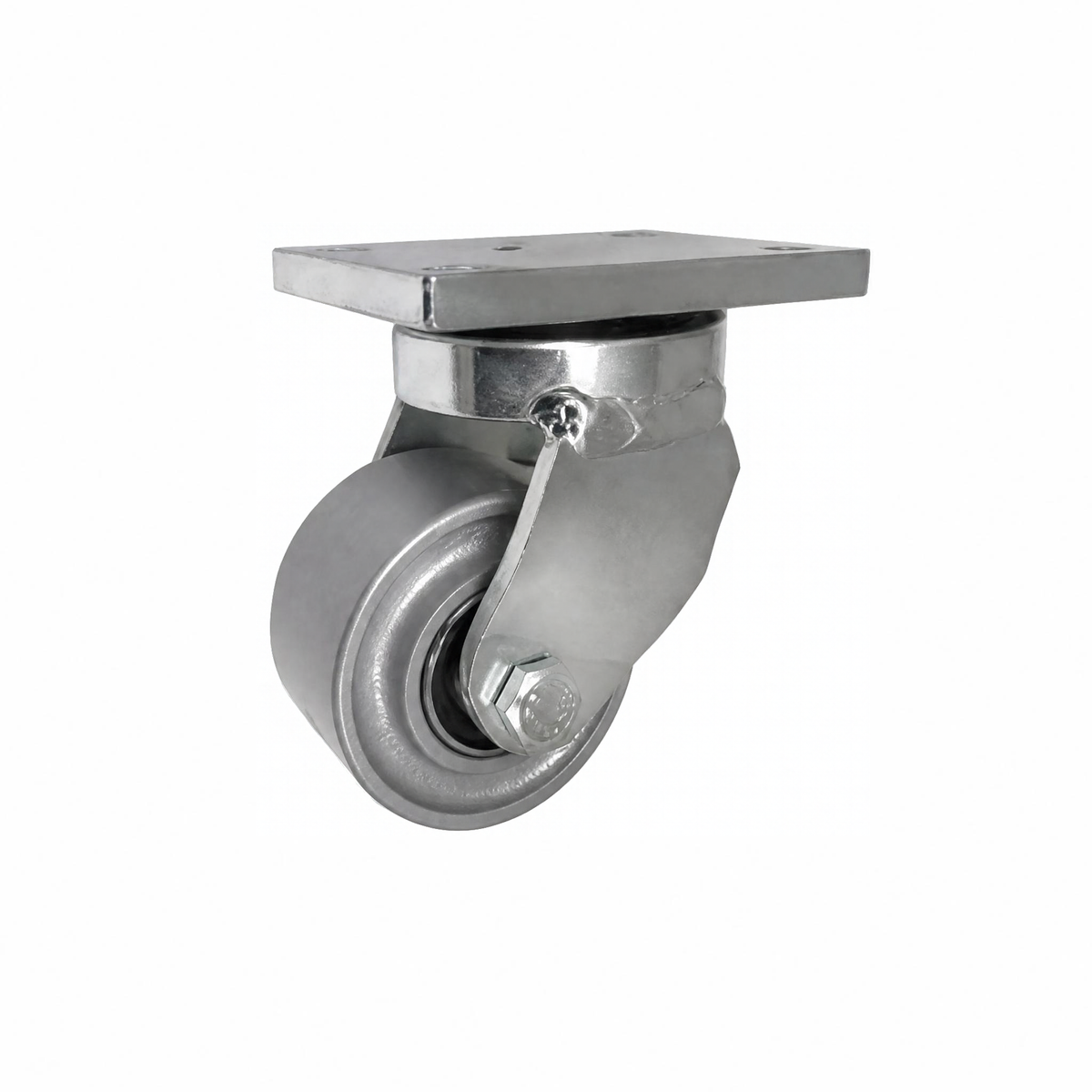

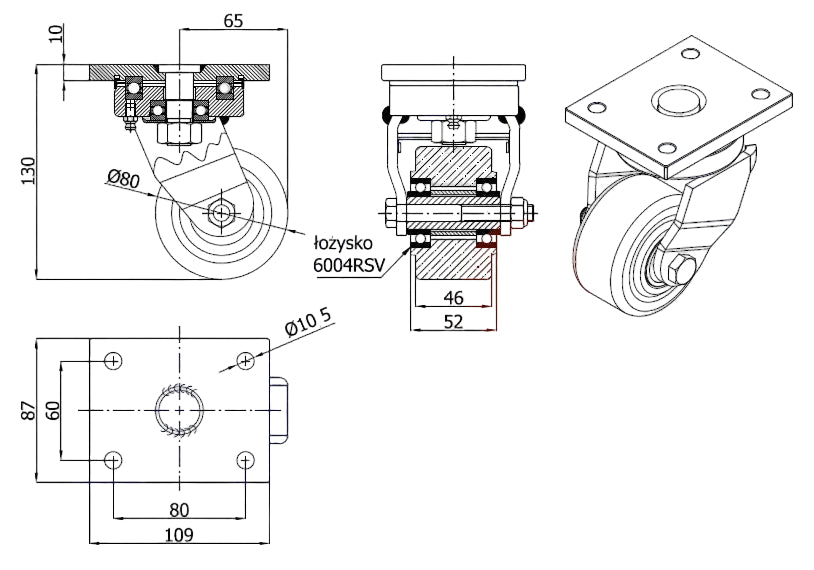

Koło skrętne 3Z to żeliwne koło o średnicy 80 mm na łożysku kulkowym, w stalowej obudowie skrętnej z płytą montażową, przeznaczone do dużych obciążeń. Dopuszczalne obciążenie wynosi 600 kg przy wysokości zestawu 130 mm. Płyta montażowa ma otwory ø10 mm w rozstawie 60x80 mm.

Najważniejsze cechy

• Koło z odlewu żeliwnego. Jednolity korpus obrabiany maszynowo, średnica 80 mm i bieżnia szerokości 46 mm.
• Łożysko kulkowe. Koło pracuje na łożysku kulkowym, osadzone na tulejce i zamocowane w kielichu obudowy śrubą z nakrętką.
• Obciążenie do 600 kg. Dopuszczalne obciążenie pojedynczego zestawu wynosi 600 kg, a stalowa obudowa jest spawana.
• Przesunięcie osi 60 mm. Oś koła jest odsunięta od osi obrotu obudowy o 60 mm, co pozwala kołu ustawiać się w kierunku jazdy.

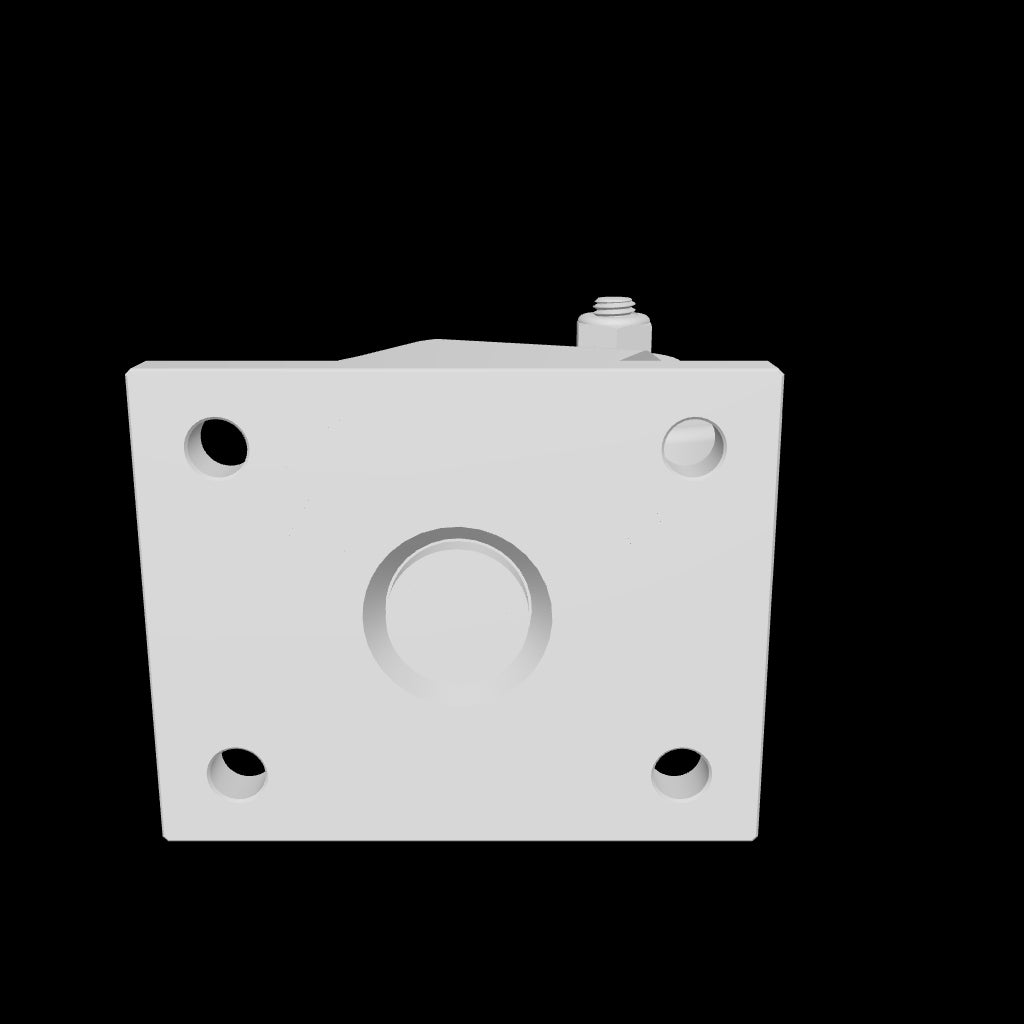

• Płyta 60x80 mm. Otwory ø10 mm w rozstawie 60x80 mm do przykręcenia zestawu.

Specyfikacja techniczna

Jak zamontować koło skrętne 3Z?

Zestaw przykręca się przez otwory ø10 mm w płycie o rozstawie 60x80 mm do płaskiej, sztywnej powierzchni nośnej. Przy projektowaniu konstrukcji uwzględnij wysokość zestawu 130 mm oraz miejsce na obrót obudowy z przesunięciem osi 60 mm. Łożysko koła warto okresowo zabezpieczać smarem do łożysk K2 ŁT-43.

Najczęstsze pytania

Jakie obciążenie przenosi koło skrętne 3Z?

Dopuszczalne obciążenie jednego zestawu wynosi 600 kg. Przy doborze kilku kół uwzględnij, że na nierównym podłożu nie wszystkie koła stale stykają się z nawierzchnią, dlatego warto zostawić zapas nośności.

Na jakim podłożu sprawdza się koło żeliwne?

Najlepiej na twardym podłożu, takim jak beton lub stal. Żeliwna bieżnia o szerokości 46 mm nie odkształca się pod obciążeniem, ale na miękkich i delikatnych posadzkach może zostawiać ślady.

Jak konserwować koło skrętne 3Z?

Okresowo usuń z obudowy zabrudzenia i opiłki, nasmaruj łożysko kulkowe koła oraz punkt obrotu obudowy. Sprawdź też dokręcenie śruby mocującej koło w kielichu obudowy.
