Hörmann Fotokomórka wyprzedzająca VL-1 LE 635703

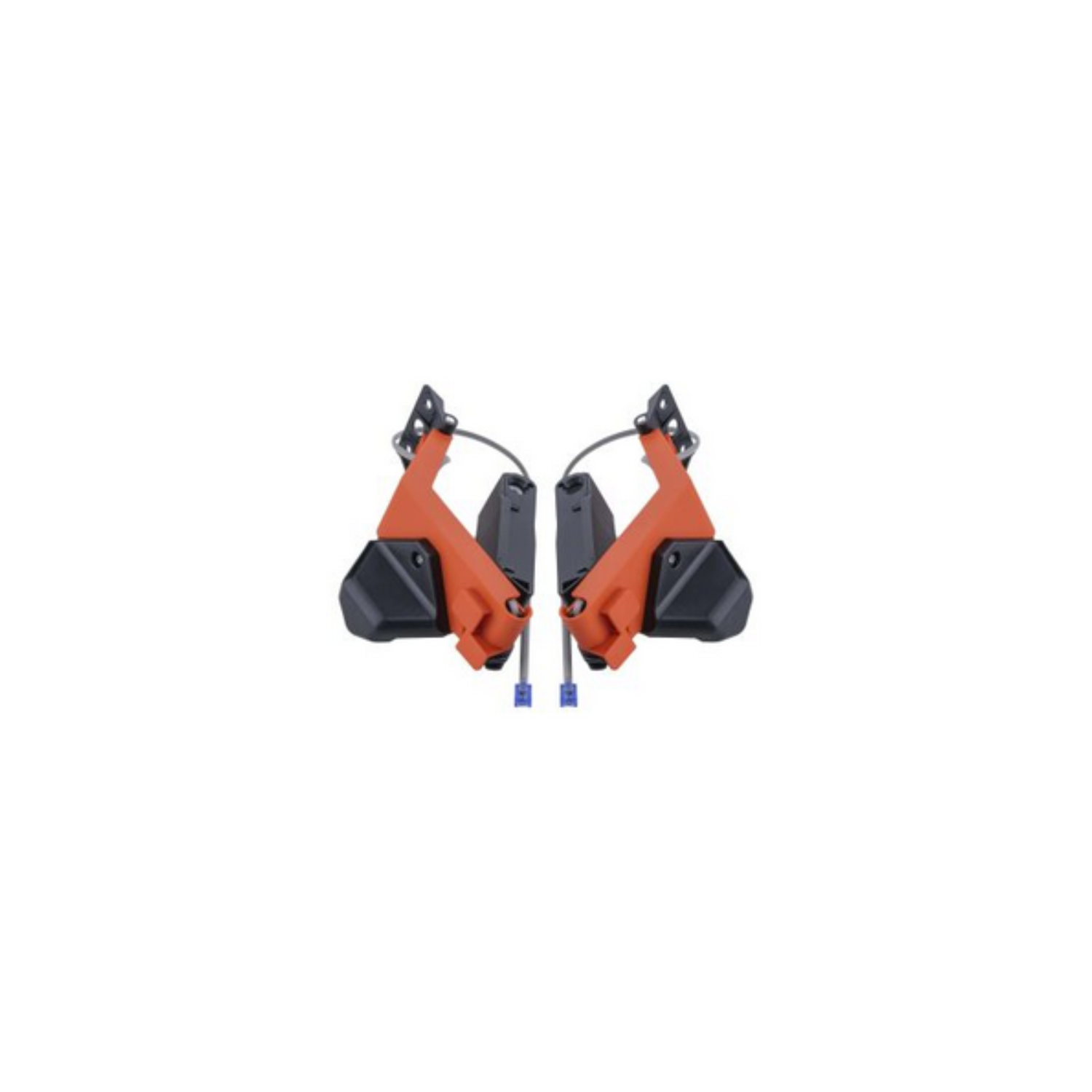

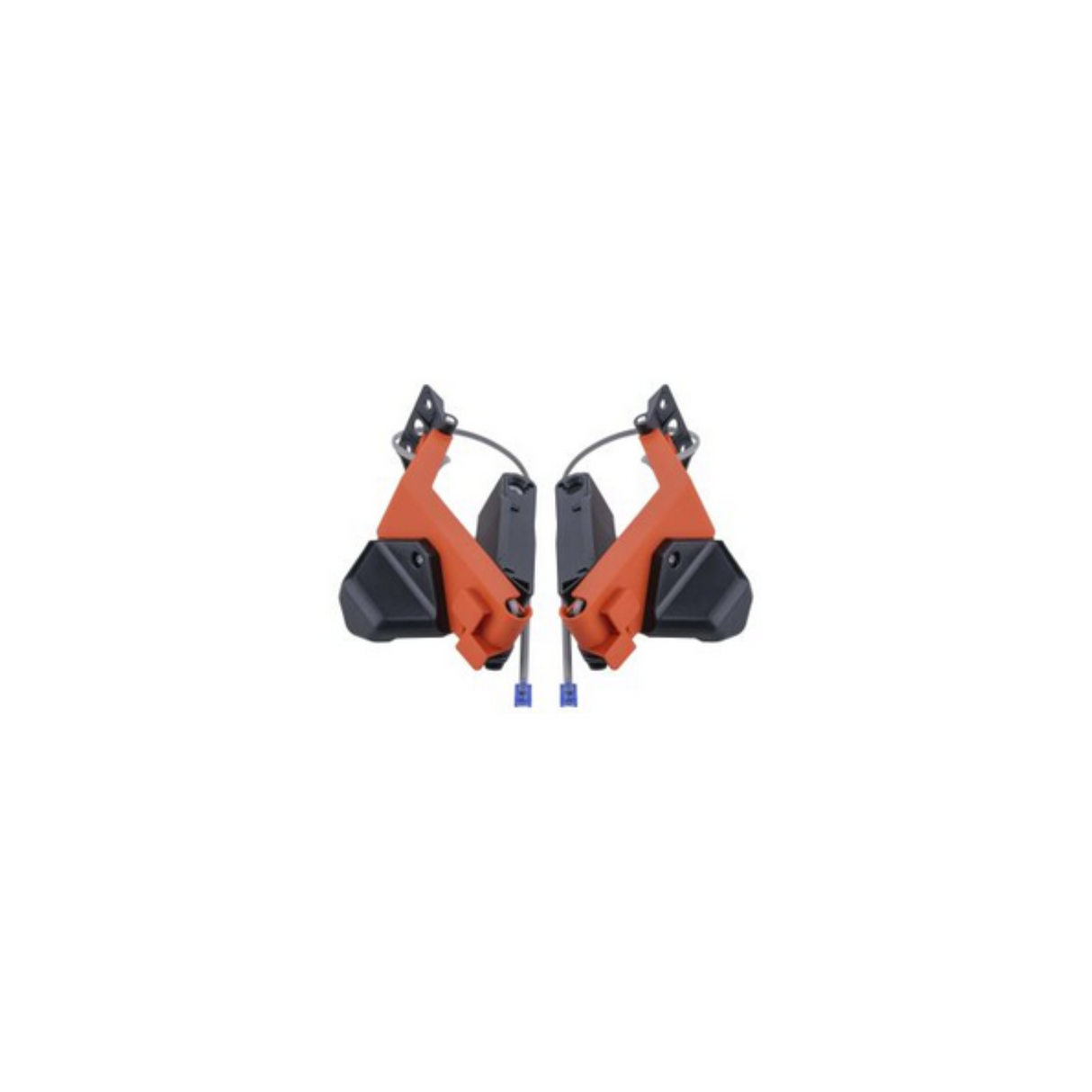

Hörmann Fotokomórka wyprzedzająca VL-1 LE

Hörmann Fotokomórka wyprzedzająca VL-1 LE to zestaw optosensorów do bram segmentowych Hörmann, zwiększający bezpieczeństwo pracy bramy poprzez wykrywanie przeszkód w świetle wjazdu. Zasięg pracy wynosi 6-10 m. Zestaw współpracuje z napędami Hörmann WA 300 i WA 400 oraz wybranymi centralami sterującymi tego producenta.

Najważniejsze cechy

• Para fotokomórek. Fotonadajnik i fotoodbiornik VL-1 LE, lewa i prawa strona, montowane po obu stronach bramy.
• Zasięg pracy 6-10 m. Dobrany do szerokości bram segmentowych typowych dla instalacji przemysłowych i garażowych.
• Kompletny osprzęt montażowy. W zestawie zawias z uchwytem wahliwym, ślizgi ościeżnicowe i blachy montażowe.
• Szare przewody z wtyczką RJ. Gotowe przyłącze fotonadajnika i fotoodbiornika bez dodatkowego zaciskania końcówek.
• Numer artykułu 635703 (637450). Oryginalna pozycja katalogowa Hörmann, zgodna z dokumentacją serwisową.

Specyfikacja techniczna

Do jakich bram i central pasuje fotokomórka Hörmann VL-1 LE?

Fotokomórka wyprzedzająca VL-1 LE współpracuje z bramami segmentowymi Hörmann napędzanymi siłownikami serii WA 300 i WA 400 oraz centralami sterującymi A 420 / B 420, A 435 / B 435, A 445 / B 445 i A 460 / B 460.

Jak podłączyć fotokomórkę wyprzedzającą VL-1 LE?

Fotonadajnik i fotoodbiornik montuje się po obu stronach bramy na dołączonych blachach i ślizgach ościeżnicowych, wypoziomowanych względem świetlnego progu wjazdu. Do połączenia puszek nadajnika i odbiornika potrzebny jest osobny przewód systemowy 6-żyłowy, którego zestaw nie zawiera. Zalecana długość tego przewodu to szerokość bramy powiększona o 500 mm.

Najczęstsze pytania

Czy zestaw zawiera przewód systemowy do połączenia puszek?

Nie. Zestaw 635703 (637450) obejmuje fotokomórki, osprzęt montażowy i przewody przyłączeniowe z wtyczką RJ, ale przewód systemowy 6-żyłowy trzeba dobrać osobno, w długości szerokość bramy + 500 mm.

Czym VL-1 LE różni się od zwykłej fotokomórki wyprzedzającej VL 1?

Wersja LE ma dłuższy zasięg pracy, 6-10 m, co pozwala montować ją w szerszych bramach segmentowych bez utraty czułości detekcji przeszkody w świetle wjazdu.

Do jakich central Hörmann pasuje ten zestaw?

Zestaw jest kompatybilny z centralami A 420, B 420, A 435, B 435, A 445, B 445, A 460 i B 460. Więcej o działaniu fotokomórek w automatyce bramowej znajdziesz w naszym poradniku.

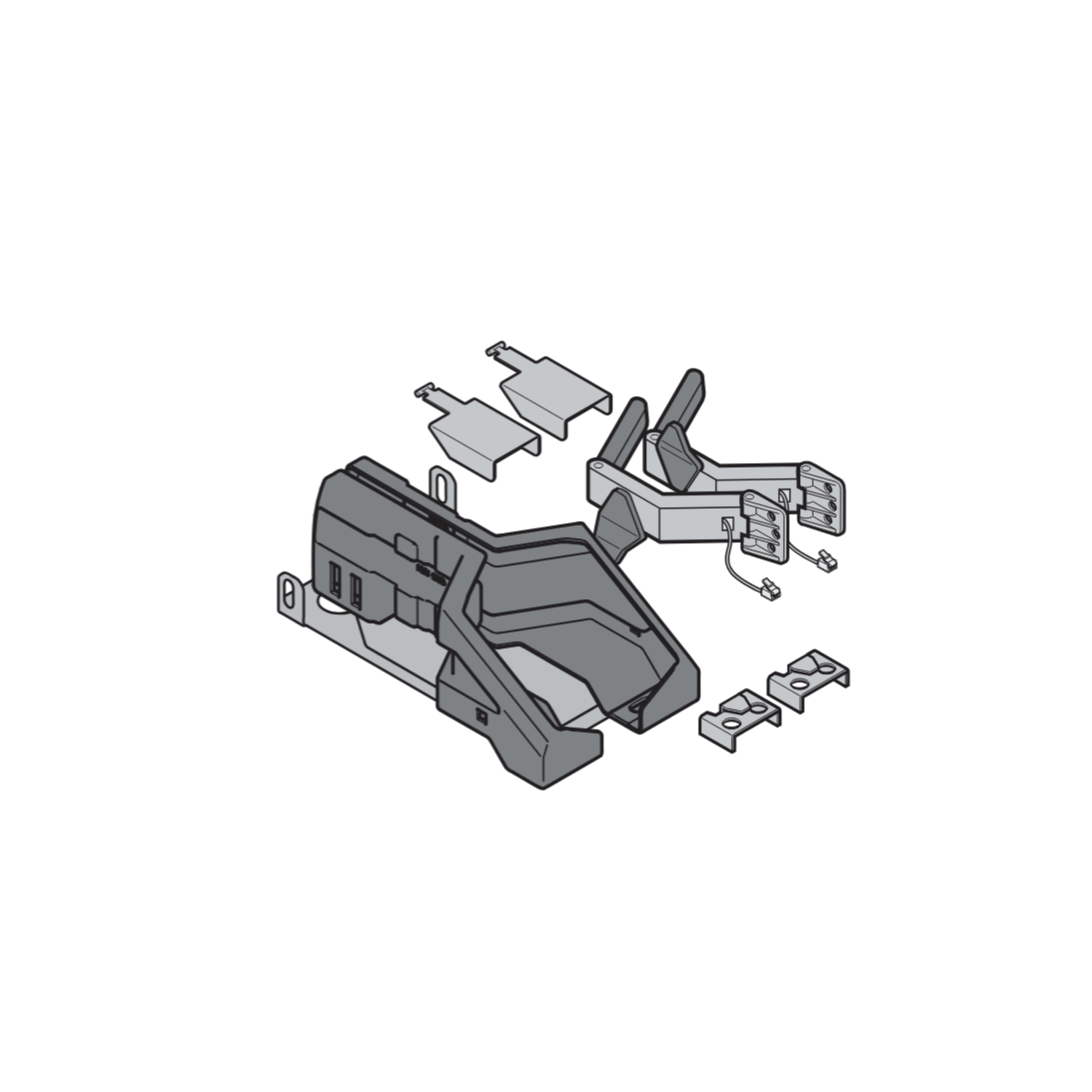

Zawartość zestawu

• Fotokomórka wyprzedzająca VL-1 LE (lewa i prawa)
• Fotonadajnik i fotoodbiornik
• Szare przewody przyłączeniowe z wtyczką RJ
• Zawias z uchwytem wahliwym
• Zestaw ślizgów ościeżnicowych
• Zestaw blach montażowych
