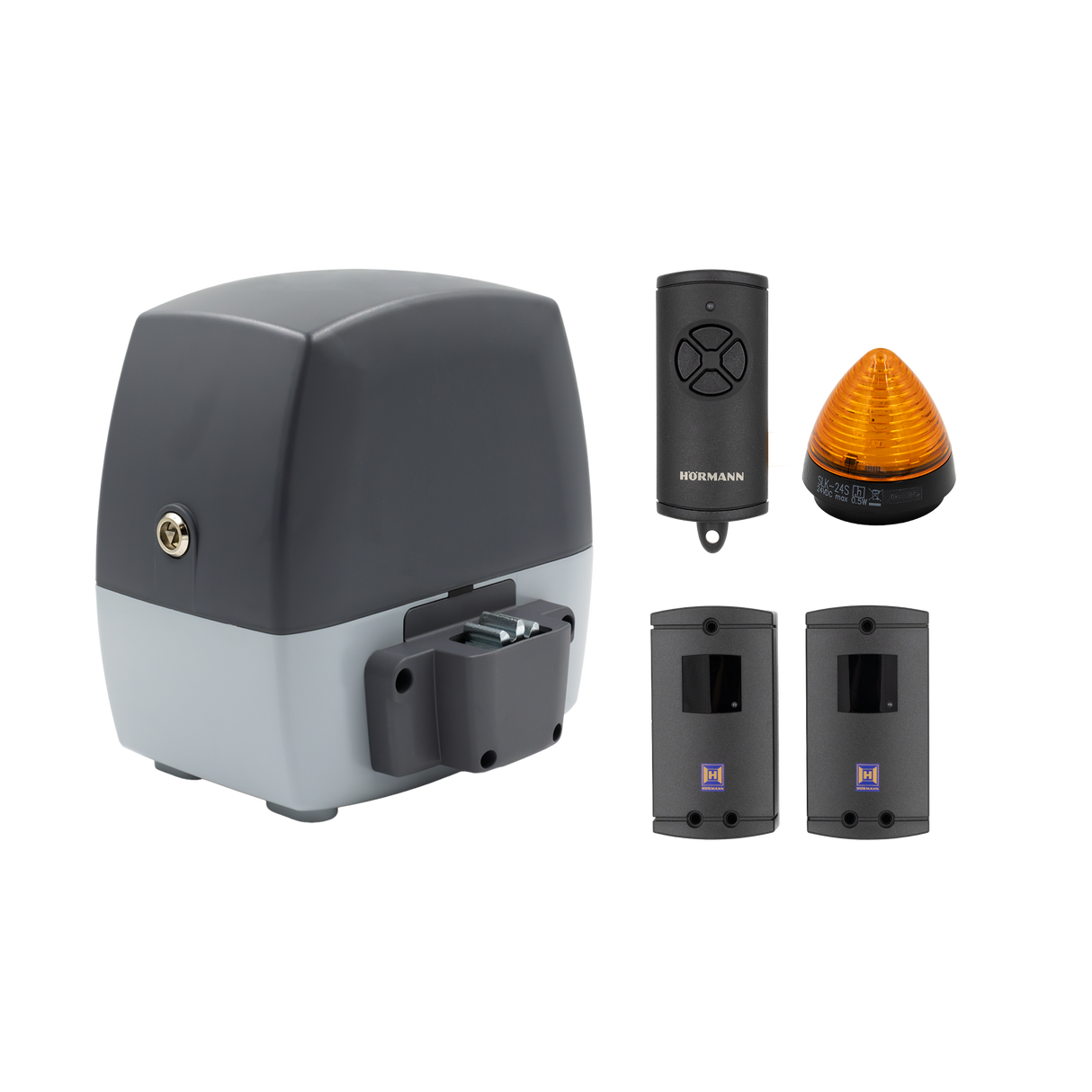

Napęd Hormann LineaMatic P 8 m / 500 kg z fotokomórkami, lampą i pilotem
Hormann LineaMatic P to napęd do bram przesuwnych o szerokości do 8 m i ciężarze do 500 kg (400 kg dla bram samonośnych). Zestaw obejmuje fotokomórki EL 301, lampę sygnalizacyjną SLK i pilot 4-kanałowy HSE 4 BS. Napęd współpracuje ze standardową listwą zębatą modułu 4 i objęty jest 5-letnią gwarancją.
Najważniejsze cechy
- Udźwig do 500 kg. LineaMatic P obsługuje bramy przesuwne do 8 m szerokości i 500 kg wagi, a konstrukcje samonośne do 400 kg.
- Wysoka siła ciągnięcia. 1200 N siły ciągnięcia i nacisku pozwala napędzać znacznie cięższe skrzydła niż podstawowy model LineaMatic.

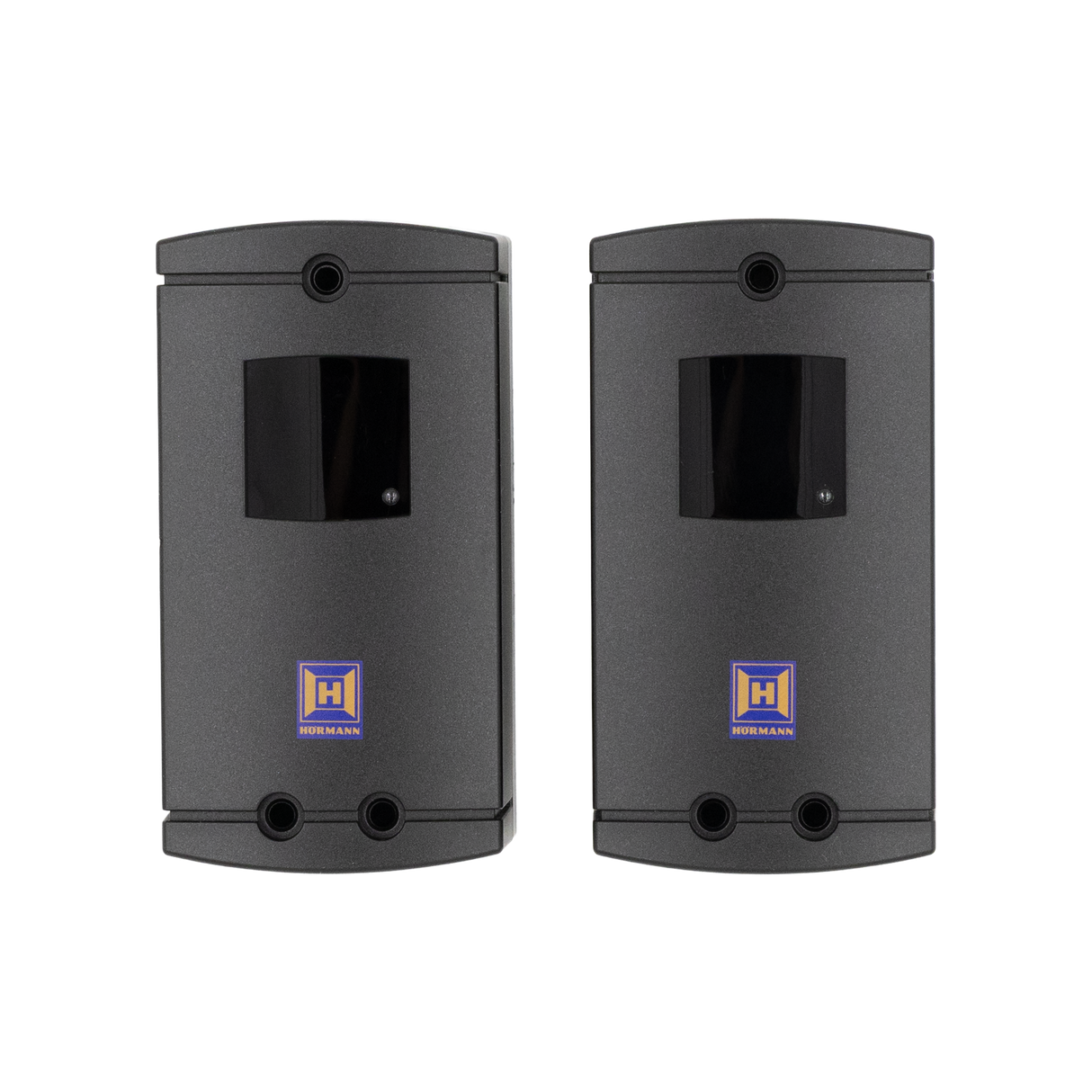

- Fotokomórki w zestawie. Para fotokomórek EL 301 wykrywa przeszkodę w torze bramy i zatrzymuje napęd przed kolizją.

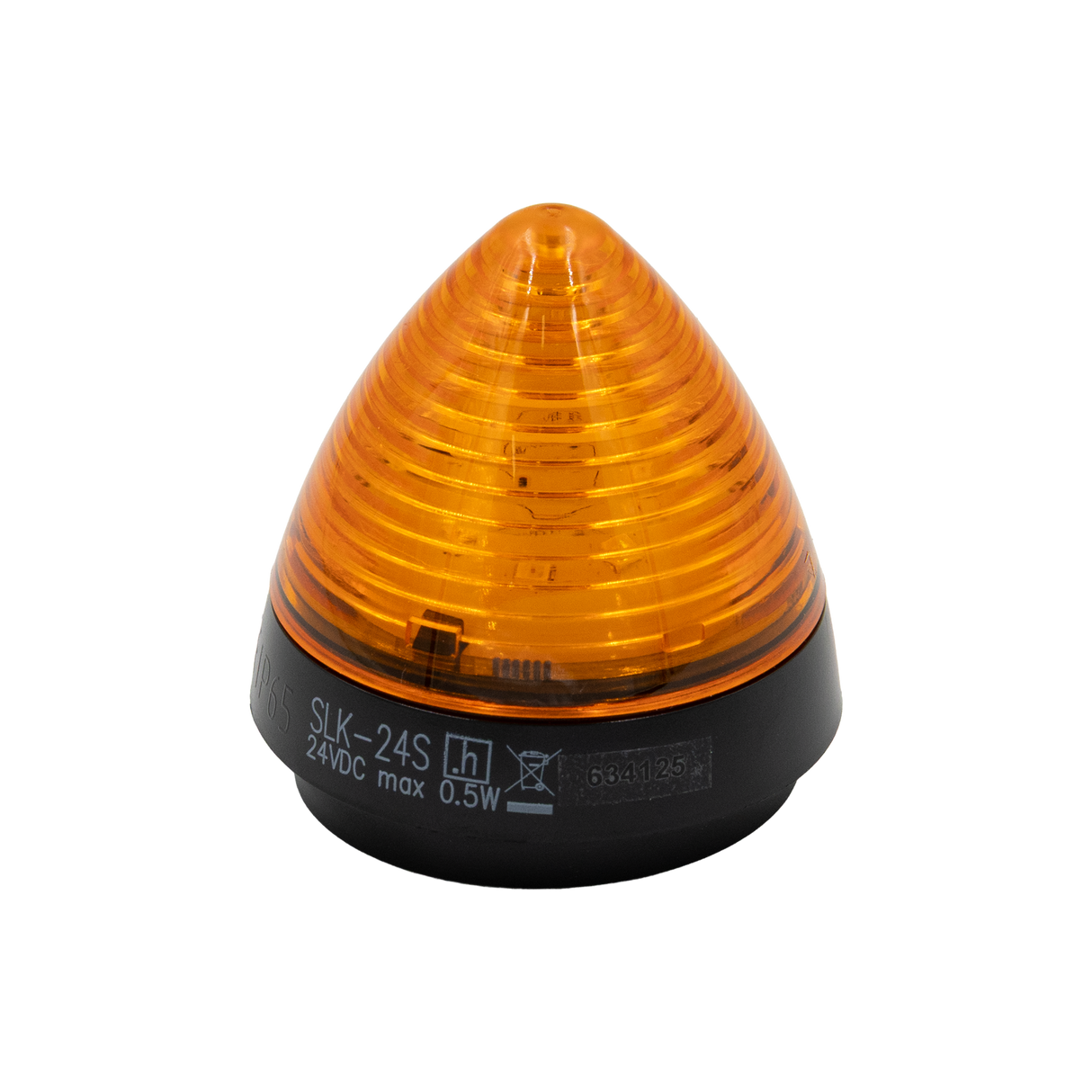

- Lampa sygnalizacyjna LED. Model SLK z uchwytem montażowym informuje otoczenie o ruchu bramy.
- Solidna obudowa. Odlew cynkowy i tworzywo sztuczne wzmacniane włóknem szklanym chronią mechanizm przed korozją i uszkodzeniami mechanicznymi.
Specyfikacja techniczna
| Symbol | LineaMatic P |
| Numer katalogowy | 4511328 |
| Maks. szerokość bramy | 8000 mm |
| Maks. wysokość bramy | 2000 mm |
| Maks. ciężar bramy | 500 kg |
| Maks. ciężar bramy samonośnej | 400 kg |
| Ilość cykli dzień / godzinę | 40 / 10 |
| Silnik | Przekładniowy DC 24V |
| Napięcie zasilające | 230-240 V AC, 50 Hz |
| Siła znamionowa | 240 N |
| Siła ciągnięcia i nacisku | 1200 N |
| Maks. prędkość bramy | ok. 200 mm/s |
| Obudowa | Odlew cynkowy / tworzywo sztuczne |
| Zakres temperatur | -20°C do +60°C |
| Stopień ochrony | IP 44 |
Do jakich bram pasuje ten zestaw?
Zestaw sprawdza się przy bramach przesuwnych do 8 m szerokości i 500 kg wagi, gdzie oprócz mocnego napędu potrzebne jest pełne zabezpieczenie strefy ruchu skrzydła. Fotokomórki i lampa sygnalizacyjna są już w komplecie, więc do montażu wystarczy dobrać listwę zębatą do bramy przesuwnej o module 4, dopasowaną do długości toru.
Najczęstsze pytania
Czym LineaMatic P różni się od podstawowego LineaMatic?
Model P obsługuje bramy do 500 kg i 8 m szerokości, wobec 300 kg i 6 m w wersji standardowej, dzięki sile ciągnięcia 1200 N zamiast 800 N.
Czy fotokomórki EL 301 trzeba dodatkowo programować?
Fotokomórki podłącza się bezpośrednio do centrali napędu LineaMatic P, która automatycznie rozpoznaje sygnał z pary nadajnik-odbiornik po prawidłowym okablowaniu.
Czy lampa sygnalizacyjna SLK wymaga osobnego zasilania?
Nie, lampa zasilana jest z centrali napędu i montowana na dołączonym uchwycie, bez potrzeby prowadzenia dodatkowej instalacji elektrycznej.
Czym konserwować listwę zębatą i koło napędu?
Do przekładni zębatej sprawdza się smar grafitowy do listwy zębatej, który ogranicza zużycie zębów i nie zbiera tyle pyłu co smary uniwersalne.
Zawartość zestawu
- Napęd Hormann LineaMatic P z centralą sterującą
- Pilot 4-kanałowy Hormann HSE 4 BS (czarny, 868 MHz BiSecur)
- Fotokomórki do bramy EL 301
- Lampa sygnalizacyjna LED SLK z uchwytem
- Uchwyty montażowe
- Kluczyki do awaryjnego otwierania
- Koło zębate (moduł 4)
- Zestaw pomocniczy do ustawienia napędu
- Instrukcja obsługi w języku polskim
