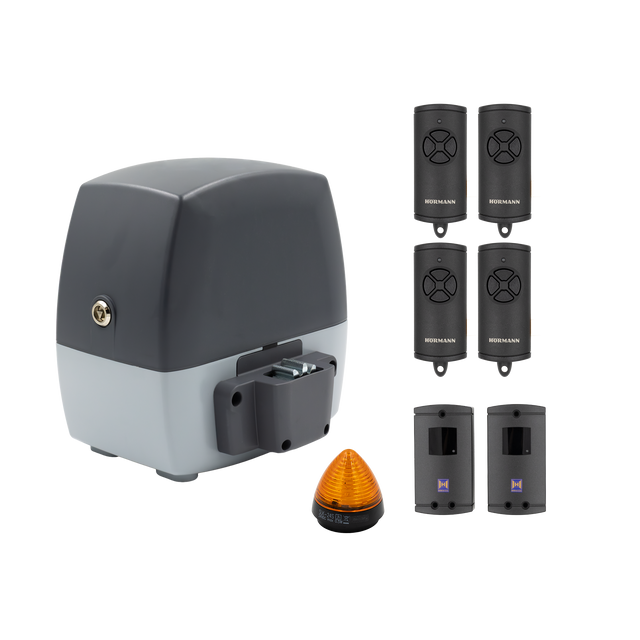

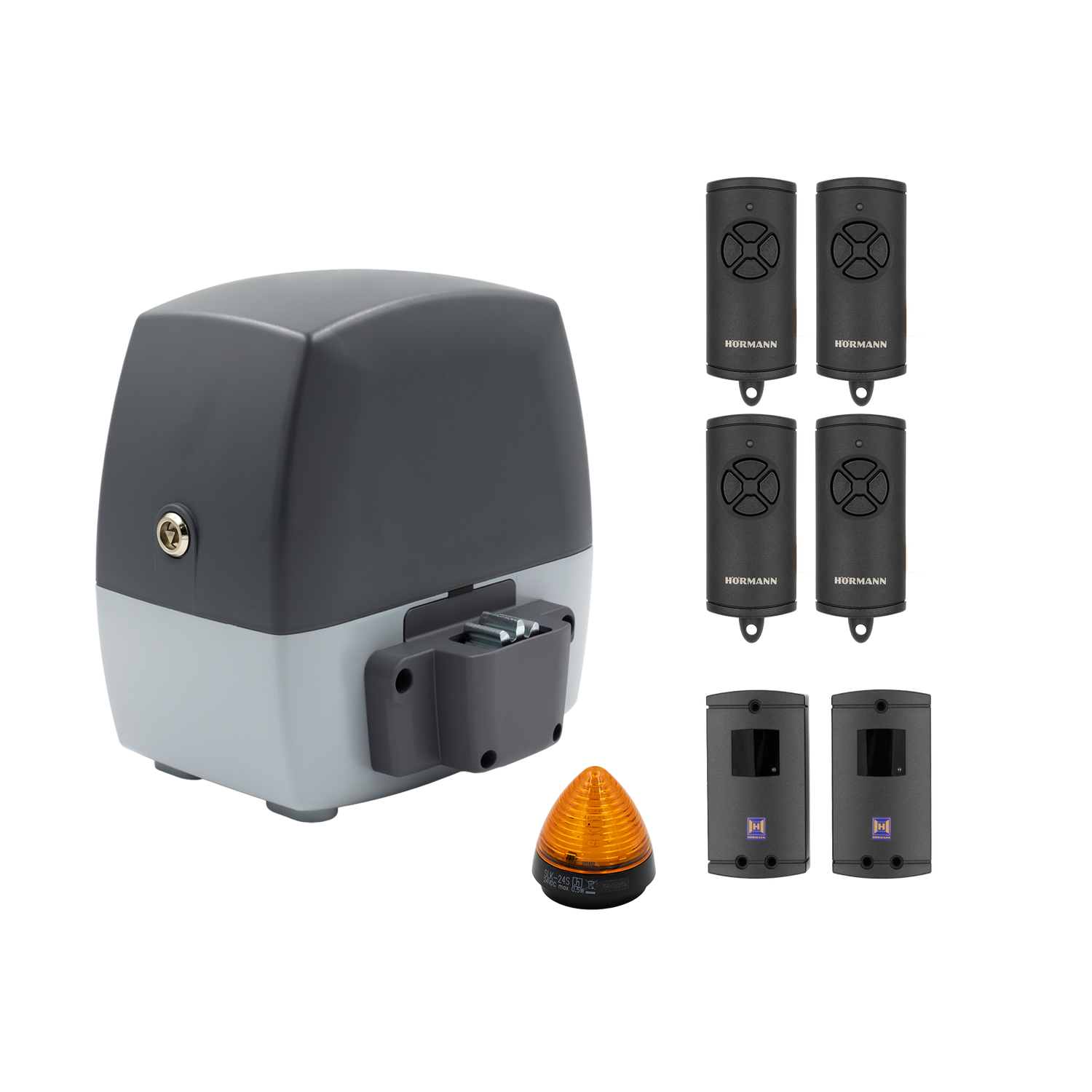

Napęd Hormann LineaMatic H 10 m / 800 kg, fotokomórki, lampa i 4 piloty
Hormann LineaMatic H to napęd do bram przesuwnych o szerokości do 10 m i ciężarze do 800 kg (600 kg dla bram samonośnych). Zestaw obejmuje fotokomórki z lampką sygnalizacyjną LED, cztery piloty 4-kanałowe HSE 5 BS i dwukierunkowy odbiornik radiowy ESEI BS. Napęd montowany jest na podziemnej obudowie i objęty jest 5-letnią gwarancją.
Najważniejsze cechy
- Udźwig do 800 kg. LineaMatic H obsługuje bramy przesuwne do 10 m szerokości i 800 kg wagi, a konstrukcje samonośne do 600 kg.
- Wysoka siła ciągnięcia. 1400 N siły ciągnięcia i nacisku to najwyższa wartość w rodzinie LineaMatic, dla najcięższych bram przemysłowych.
- Fotokomórki z lampką LED w zestawie. Zabezpieczenie strefy ruchu bramy i sygnalizacja świetlna dostępne od razu po rozpakowaniu.
- Podziemna obudowa. Napęd montowany jest w gruncie, co pozwala na dyskretną, estetyczną instalację przy dłuższych torach.
- Cztery piloty w zestawie. 4 nadajniki 4-kanałowe Hormann HSE 5 BS pracujące w paśmie 868 MHz BiSecur, wystarczające dla całej rodziny lub domowników i gości.
Specyfikacja techniczna
| Symbol | LineaMatic H |
| Numer katalogowy | 4511333 |
| Maks. szerokość bramy | 10000 mm |
| Maks. wysokość bramy | 3000 mm |
| Maks. ciężar bramy | 800 kg |
| Maks. ciężar bramy samonośnej | 600 kg |
| Ilość cykli dzień / godzinę | 40 / 10 |
| Silnik | Przekładniowy DC 24V |
| Napięcie zasilające | 230-240 V AC, 50 Hz |
| Siła znamionowa | 280 N |
| Siła ciągnięcia i nacisku | 1400 N |
| Maks. prędkość bramy | ok. 150 mm/s |
| Zużycie energii (standby) | < 1 W |
| Obudowa | Odlew cynkowy / tworzywo sztuczne |
| Zakres temperatur | -20°C do +60°C |
| Stopień ochrony | IP 44 |
Komu przyda się zestaw z czterema pilotami?
Cztery piloty w zestawie sprawdzają się przy bramie użytkowanej przez kilka osób jednocześnie, a fotokomórki i lampa sygnalizacyjna są już w komplecie, więc do montażu wystarczy dobrać listwę zębatą do bramy przesuwnej o module 4, dopasowaną do długości toru.
Najczęstsze pytania
Czym LineaMatic H różni się od modeli LineaMatic i LineaMatic P?
LineaMatic H to najmocniejsza wersja w rodzinie: obsługuje bramy do 10 m i 800 kg, wobec 6 m/300 kg w wersji podstawowej i 8 m/500 kg w wersji P, dzięki sile ciągnięcia 1400 N.
Czy wszystkie cztery piloty działają niezależnie od siebie?
Tak, każdy z czterech pilotów HSE 5 BS programuje się osobno w odbiorniku ESEI BS i może obsługiwać bramę równolegle z pozostałymi.
Czy fotokomórki trzeba dodatkowo programować?
Fotokomórki podłącza się bezpośrednio do centrali napędu LineaMatic H, która automatycznie rozpoznaje sygnał z pary nadajnik-odbiornik po prawidłowym okablowaniu.
Czym konserwować listwę zębatą i koło napędu?
Do przekładni zębatej sprawdza się smar grafitowy do listwy zębatej, który ogranicza zużycie zębów i nie zbiera tyle pyłu co smary uniwersalne.
Zawartość zestawu
- Napęd Hormann LineaMatic H
- Dwukierunkowy odbiornik radiowy Hormann ESEI BS
- 4x Pilot 4-kanałowy Hormann HSE 5 BS (czarny, 868 MHz BiSecur)
- Fotokomórki z lampką sygnalizacyjną LED
- Uchwyty montażowe
- Kluczyki do awaryjnego otwierania
- Koło zębate (moduł 4)
- Zestaw pomocniczy do ustawienia napędu
- Podziemna obudowa
- Instrukcja obsługi w języku polskim
